میله های کاملاً رزوه ای: کاربردهای صنعتی، درجات و راهنمای انتخاب

در هر سایت ساختمانی بزرگ، کارخانه صنعتی یا تاسیسات برقی قدم بزنید، میله‌های رزوه‌داری را می‌بینید که از آن عبور می‌کنند - شبکه‌های سقفی را در جای خود نگه می‌دارند، پایه‌های تجهیزات را محکم می‌کنند، سینی‌های کابل را نگه می‌دارند، و فولاد ساختاری را به هم می‌بندند. در میان انواع مختلف موجود، میله های کاملاً رزوه ای به عنوان چندمنظوره ترین هستند : به طور مداوم از یک سر تا سر دیگر رزوه می شوند، می توان آنها را به هر طول مورد نیاز در محل برش داد، در هر نقطه از طول خود قرار داد و پس از نصب تنظیم کرد. برای مهندسان و تیم‌های تدارکاتی که از اتصال دهنده‌ها در چندین برنامه استفاده می‌کنند، این انعطاف‌پذیری یک مزیت عملیاتی قابل توجه است. این راهنما پوشش می‌دهد که میله‌های کاملاً رزوه‌دار چیست، کجا استفاده می‌شوند، چگونه درجه مناسب را انتخاب کنیم، و در حین نصب به چه مواردی توجه کنیم.

چه چیزی میله های کاملا رزوه شده را از سایر بست ها متفاوت می کند

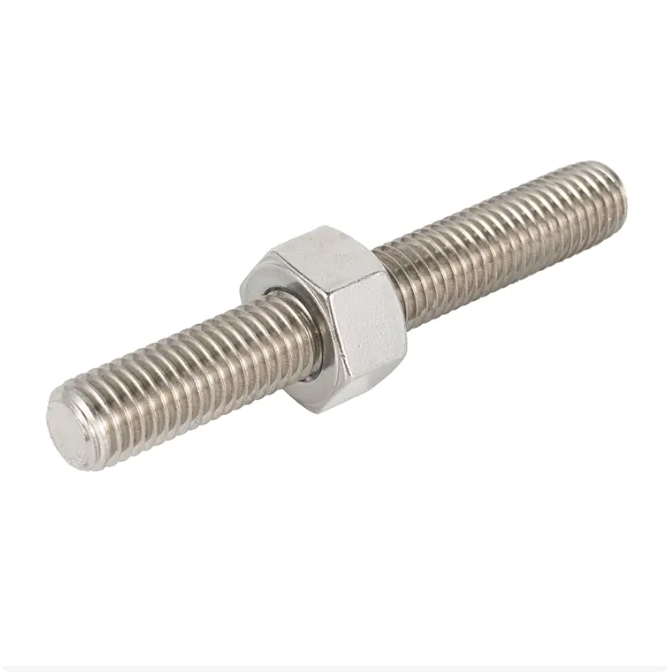

مشخصه تعیین کننده یک میله با رزوه، رزوه کشی مداوم در تمام طول آن است - بدون ساقه صاف، بدون بخش میانی بدون نخ. این ویژگی طراحی واحد قابلیت هایی را ایجاد می کند که اتصال دهنده های نیمه رزوه ای نمی توانند مطابقت داشته باشند.

انواع اصلی را در کنار یکدیگر مقایسه کنید:

از آنجایی که یک میله کاملا رزوه‌شده بدون سر و بدون وابستگی به طول ثابت است، به طور منحصربه‌فردی برای کاربردهای با دهانه طولانی - تعلیق سقف، تکیه‌گاه لوله‌های بالای سر، میله‌های اتصال ساختاری - که در آن نقطه اتصال متفاوت است و برش در محل یک روش استاندارد است، مناسب است. یک مهره را می توان در هر جایی در امتداد میله قرار داد، و دو میله را می توان با استفاده از یک مهره جفت کننده از سر به انتها به هم متصل کرد و بدون ساخت تخصصی، دسترسی را افزایش داد.

ما را کاوش کنید طیف محصولات میله کاملا رزوه ای برای ابعاد استاندارد و سفارشی در فولاد کربن، فولاد آلیاژی، و فولاد ضد زنگ.

کاربردهای صنعتی کلیدی میله های کاملاً رزوه ای

تعداد کمی از اتصال دهنده ها در صنایع مختلف به اندازه میله های رزوه دار ظاهر می شوند. ترکیبی از قابلیت تنظیم، استحکام کششی و در دسترس بودن آن در مواد مقاوم در برابر خوردگی، آن را به انتخاب پیش‌فرض برای کارهای اتصال طولانی‌مدت در بخش‌های زیر تبدیل می‌کند.

ساخت و ساز - سازه فولادی، تیرچه های سقفی و تثبیت از پیش تعبیه شده

در ساخت سازه‌ای، میله‌های کاملاً رزوه‌دار برای بستن اجزای اسکلت فولادی به هم، اتصال سیستم‌های لنگر تعبیه‌شده با بتن به سازه‌های درجه بالاتر و تعلیق سیستم‌های شبکه سقفی از دال‌های بالای سر استفاده می‌شوند. توانایی آنها برای برش به طول های دقیق در محل، نیاز به اتصال دهنده های سفارشی برای هر نقطه اتصال را از بین می برد. میله‌های از پیش تعبیه‌شده در بتن ریخته‌شده در طول ریختن، نقاط لنگر را برای اتصالات سازه‌ای بعدی ایجاد می‌کنند - تکنیکی که به طور گسترده در پایه‌های ستون، پایه‌های تجهیزات و سیستم‌های پشتیبانی دیوار پرده استفاده می‌شود. برای اتصالات فولادی سازه، پیچ و مهره های ساختار فولادی با مقاومت بالا میله های رزوه ای را تکمیل کنید که در آن نیروی گیره بالاتر در الگوهای پیچ فشرده مورد نیاز است.

ماشین آلات - مونتاژ تجهیزات و اتصالات قاب

در ساخت ماشین‌آلات و مونتاژ تجهیزات صنعتی، میله‌های کاملاً رزوه‌شده به‌عنوان پیچ و مهره‌های قاب، عناصر موقعیت یابی و پیچ‌های سرب قابل تنظیم که یک مهره کشویی باید در طول میله حرکت کند، عمل می‌کند. رزوه پیوسته اجازه می دهد تا موقعیت اجزای متصل پس از مونتاژ تنظیم شود - قابلیتی که پیچ های با طول ثابت نمی توانند ارائه دهند. این آنها را به اجزای استاندارد در قاب ماشین آلات، تجهیزات آزمایشی و سیستم‌های مونتاژ مدولار تبدیل می‌کند که تنظیم دقیق ابعادی بخشی از فرآیند نصب است.

صنعت برق - سینی کابل، پشتیبانی کابل، و بست ترانسفورماتور

تاسیسات الکتریکی برای آویزان کردن سینی های کابل از سقف ها و دیوارهای سازه ای، پشتیبانی از مجراها، و بستن تجهیزات ترانسفورماتور و تابلو برق به قاب های نصب، به شدت به میله های رزوه ای وابسته هستند. میله‌ها معمولاً با مهره‌های کانال و مهره‌های فنری برای جابجایی بدون ابزار در امتداد سیستم‌های کانال استرات جفت می‌شوند - روش تعلیق استاندارد در کارهای الکتریکی تجاری و صنعتی. سرعت نصب و انعطاف‌پذیری موقعیت، میله‌های رزوه‌دار را به بهترین اتصال دهنده برای این سیستم‌ها تبدیل می‌کند.

مهندسی پتروشیمی و خطوط لوله - اتصالات از راه دور و تثبیت مقاوم در برابر خوردگی

در کارخانه‌های پتروشیمی و زیرساخت‌های خطوط لوله، میله‌های رزوه‌ای برای پشتیبانی خطوط لوله در مسیرهای افقی طولانی، تثبیت دریچه‌ها و ابزار دقیق به قفسه‌های لوله، و ایمن کردن مخازن و مخازن تحت فشار به تکیه‌گاه‌های سازه استفاده می‌شوند. محیط‌های سخت پالایشگاه‌ها و کارخانه‌های فرآوری شیمیایی - دماهای بالا، قرار گرفتن در معرض مواد شیمیایی، رطوبت بالا - به جای فولاد کربن استاندارد، به مواد با درجه مشخص نیاز دارند. در اینجاست که گریدهای فولاد آلیاژی و انواع فولاد ضد زنگ ضروری می شوند، همانطور که در بخش مواد زیر پوشش داده شده است.

مهندسی دکوراسیون - آویزان داخلی، نورپردازی و تنظیم دیوار پرده

در کارهای معماری و تناسب داخلی، میله‌های کاملاً رزوه‌شده، سیستم آویزان قابل تنظیم را برای وسایل روشنایی معلق، عناصر تزئینی سقف و تنظیم براکت دیوار پرده‌ای فراهم می‌کنند. توانایی قرار دادن مهره در هر نقطه در طول میله و قفل کردن آن در محل به پیمانکاران این امکان را می دهد که ارتفاع نصب را پس از ثابت شدن میله تنظیم کنند - یک مزیت عملی در هنگام کار با سقف های سازه ای ناهموار یا سطوح شیب دار.

نمرات مواد و الزامات عملکرد

انتخاب درجه صحیح مواد، مهم ترین تصمیم برای مشخصات میله های کاملاً رزوه شده است. سه دسته اصلی هر کدام مجموعه مجزایی از شرایط کاری را نشان می دهند.

فولاد کربن استاندارد - کاربردهای همه منظوره

میله های رزوه ای فولاد کربن کم و متوسط (معمولاً مطابق با استانداردهای ASTM A307 Grade A یا معادل استانداردهای DIN/ISO) انتخاب پیش فرض برای کاربردهای ساختاری داخلی، محیط های خشک و مجموعه های غیر بحرانی هستند. آنها بهترین ارزش را در هر واحد استحکام کششی ارائه می دهند و برای محافظت در برابر خوردگی متوسط، برش، رزوه و گالوانیزه ساده هستند. برای ساخت و ساز استاندارد، قاب بندی ماشین آلات، و کارهای الکتریکی داخلی در محیط های محافظت شده، فولاد کربنی معمولاً مشخصات مناسبی است.

فولاد آلیاژی با استحکام بالا - خدمات بار سنگین و دمای بالا

در مواردی که فولاد کربن استاندارد کافی نیست - سیستم های خط لوله فشار بالا، تجهیزات تولید برق، مجموعه مخازن تحت فشار، و اتصالات ساختاری که به استحکام کششی بالا نیاز دارند - درجه های فولاد آلیاژی مشخص شده است. پرکاربردترین آن ASTM A193 Grade B7، فولاد آلیاژی کروم-مولیبدن است که برای دستیابی به حداقل استحکام تسلیم 105 ksi و استحکام کششی 125 ksi، خاموش و گرم می شود. برای دمای سرویس تا 427 درجه سانتیگراد (800 درجه فارنهایت) رتبه بندی شده است، که آن را به مشخصات استاندارد برای نفت و گاز، تولید برق و بست های صنعتی سنگین تبدیل می کند. ما میله های رزوه دار ASTM A193 B7 برای سرویس در دمای بالا با مشخصات کامل با گزارش های آزمایش مواد در هر لات تولید می شوند.

برای کاربردهای دمای پایین و برودتی - رایج در تاسیسات LNG و زیرساخت‌های ذخیره‌سازی سرد - ASTM A320 Grade L7 چقرمگی ضربه مورد نیاز را در دماهای زیر صفر فراهم می‌کند که فولاد آلیاژی استاندارد B7 نمی‌تواند ارائه دهد. ما را ببینید میله های رزوه دار ASTM A320 L7 برای سرویس در دمای پایین برای مشخصات و اندازه های موجود

فولاد ضد زنگ - محیط های مقاوم در برابر خوردگی و تمیزی بالا

در محیط هایی که فولاد کربن به طور غیرقابل قبولی سریع خورده می شود - ساخت و ساز ساحلی، پردازش شیمیایی، مواد غذایی و تاسیسات دارویی، کارهای معماری در فضای باز - میله های رزوه ای از جنس استنلس استیل مشخص شده است. درجه 304 بیشتر کاربردهای داخلی و عمومی را در فضای باز پوشش می دهد. گرید 316 که حاوی مولیبدن برای افزایش مقاومت در برابر کلریدها و قرار گرفتن در معرض مواد شیمیایی است، در محیط های دریایی، پتروشیمی و اسیدشویی مورد نیاز است. معاوضه با هزینه است: میله های ضد زنگ نسبت به فولاد کربنی دارای قیمت قابل توجهی هستند، به همین دلیل ارزیابی صحیح محیط قبل از مشخصات مهم است.

چگونه میله کاملا رزوه ای مناسب را برای پروژه خود انتخاب کنید

چهار بعد مشخصات تعیین می‌کنند که آیا یک میله کاملاً رزوه‌شده در یک کاربرد معین به درستی عمل می‌کند یا خیر.

1. قطر و گام نخ

قطر نخ و گام باید با مهره ها و سوراخ های ضربه خورده در مجموعه مطابقت داشته باشد. میله های متریک از استانداردهای ISO پیروی می کنند (M6 تا M64 رایج ترین آنها در کارهای صنعتی است). میله های سری اینچی از UNC یا UNF در ASME B1.1 پیروی می کنند. اختلاط سخت‌افزار متریک و اینچ یک خطای نصب رایج است که باعث جدا شدن نخ می‌شود - قبل از سفارش، استاندارد رشته تمام اجزای جفت‌شونده را تأیید کنید.

2. طول و برش در محل

میله‌های کاملاً رزوه‌شده معمولاً در طول‌های استاندارد ۱ متر یا ۳ متر (یا طول‌های امپریالیستی معادل) عرضه می‌شوند و در محل با استفاده از اره برقی، آسیاب زاویه‌ای یا برش میله‌ای برش داده می‌شوند. پس از برش، انتهای بریده شده باید جدا شود و در صورت نیاز، مجدداً با یک قالب بازیابی رزوه تعقیب شود تا از درگیری تمیز مهره اطمینان حاصل شود. سفارش میله های نزدیک به طول مورد نیاز باعث کاهش اتلاف مواد و زمان برش می شود.

3. درمان سطحی

برای میله‌های فولاد کربنی در محیط‌های خارجی یا با خورندگی متوسط، روکش روی (الکتروگالوانیزه) حفاظت اولیه را فراهم می‌کند. گالوانیزه گرم پوشش سنگین تر و طول عمر قابل توجهی در فضای باز را ارائه می دهد. برای محیط‌های خوردگی شدید، مشخص کردن فولاد ضد زنگ قابل اعتمادتر از اتکا به پوشش‌های سطح روی فولاد کربنی است. ما مهره های شش گوش سنگین برای مجموعه های میله رزوه دار برای اطمینان از سازگاری گالوانیکی در سرتاسر مجموعه بست، در درمان‌های سطحی منطبق در دسترس هستند.

4. سازگاری سخت افزار جفت

یک میله کاملاً رزوه شده به عنوان بخشی از یک سیستم عمل می کند. مهره‌ها، واشرها و کوپلینگ‌های جفت شده با آن باید در سطح استاندارد، درجه و سطح رزوه مطابقت داشته باشند. برای میله های آلیاژی با استحکام بالا (B7)، جفت استاندارد، مهره های شش گوش سنگین ASTM A194 Grade 2H است. برای میله های ضد زنگ، از مهره های ضد زنگ با همان درجه استفاده کنید تا از خوردگی گالوانیکی در سطح مشترک جلوگیری کنید. عدم تطابق درجه مهره با درجه میله - به ویژه با استفاده از مهره های با استحکام استاندارد روی میله های با استحکام بالا - تنش را به جزء ضعیف تر منتقل می کند و ظرفیت نامی مجموعه را به خطر می اندازد.

نکات نصب و اشتباهات رایج که باید از آنها اجتناب کنید

نصب میله‌های کاملاً رزوه‌شده ساده است، اما تعداد انگشت شماری از خطاهای مکرر بیشتر خرابی‌های میدان را به همراه دارد.

برش بدون سوراخ کردن. انتهای بریده شده با نخ یا نخ فشرده، مهره را تمیز درگیر نمی کند. همیشه انتهای برش را با سوهان یا آسیاب جدا کنید و اگر برش با تیغه ای انجام شده بود که مشخصات نخ را مخدوش کرده بود، دوباره نخ را با قالب تعقیب کنید. فشار دادن مهره بر روی یک نخ آسیب دیده باعث گند زدگی می شود و جداسازی بعدی آن را دشوار یا غیرممکن می کند.

کم سفت شدن در کاربردهای تعلیق. میله های رزوه دار در وظیفه تعلیق بالای سر - شبکه های سقفی، سینی کابل، روشنایی - برای حفظ بار گیره در برابر لرزش، به گشتاور مهره صحیح تکیه می کنند. اتصالات کم سفت شده به تدریج، به ویژه در محیط‌هایی که دارای ارتعاشات مکانیکی ناشی از تجهیزات HVAC یا تردد پا در طبقات بالا هستند، خارج می‌شوند. از آچار گشتاور یا درایور ضربه کالیبره شده استفاده کنید و ترکیب قفل کننده رزوه را در جایی که لرزش مورد انتظار است اعمال کنید.

حذف ضد چسبندگی روی مجموعه های ضد زنگ. رزوه های فولادی ضد زنگ مستعد داغ شدن هستند - لایه اکسیدی که به ضد زنگ مقاومت در برابر خوردگی می دهد همچنین اصطکاک بین رزوه های ضد زنگ جفت شونده تحت گشتاور را افزایش می دهد. به محض اینکه آبگیری شروع شد، مهره می گیرد و میله باید قطع شود. دی سولفید مولیبدن یا ترکیب ضد گیر مبتنی بر PTFE را قبل از مونتاژ روی رزوه های ضد زنگ بمالید و قبل از اعمال گشتاور به آرامی با دست سفت کنید.

استفاده از درجه نادرست آجیل در کاربردهای ساختاری و فشاری با بار بالا، مهره باید مطابق با میله درجه بندی شود. یک مهره شش گوش استاندارد روی میله A193 B7 قبل از اینکه میله تسلیم شود جدا می شود - حالت خرابی در مهره است، نه میله، و مونتاژ قبل از رها شدن هیچ هشداری نمی دهد. مهره های شش گوش سنگین را با درجه مناسب ASTM A194 برای همه مجموعه های میله ای با استحکام بالا مشخص کنید.

نادیده گرفتن انبساط حرارتی در سرویس با دمای بالا. در تولید برق و کاربردهای پتروشیمی که میله ها در دماهای بالا کار می کنند، مجموعه باید انبساط حرارتی را در خود جای دهد. اتصالات ثابت بدون اجازه انبساط باعث ایجاد تنش خمشی در میله با گرم شدن سیستم می شود. هنگام تعیین میله‌های رزوه‌دار برای سرویس‌دهی در دمای بالا، با استاندارد مهندسی قابل‌اجرا برای الزامات اتصال انبساط مشورت کنید.
