چگونه هندسه سوکت ظرفیت گشتاور واقعی پیچ های شش گوش را تعیین می کند

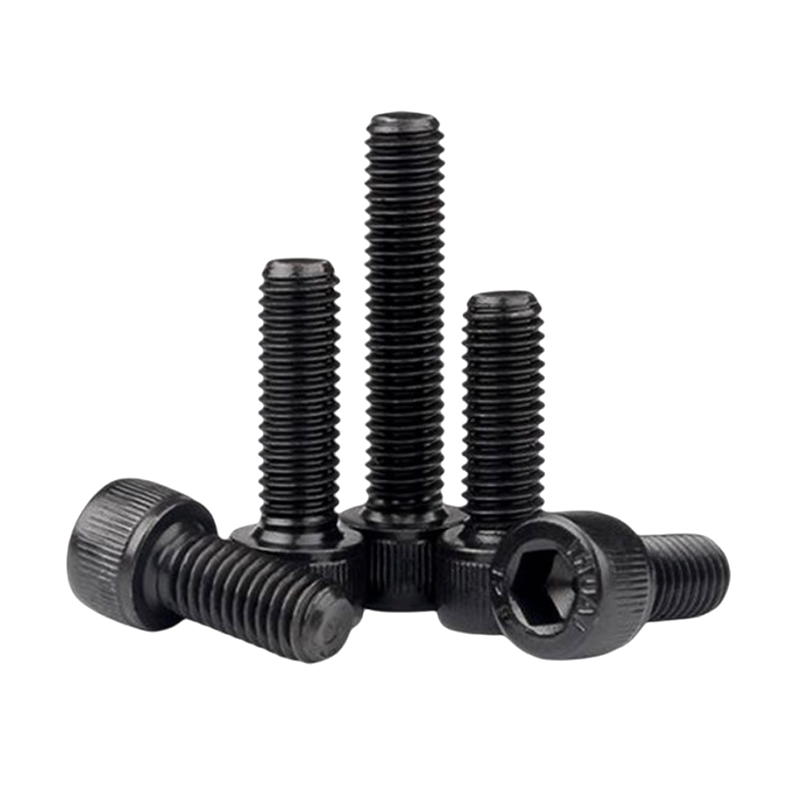

مزیت انتقال گشتاور پیچ های سوکت شش گوش اتصال دهنده های شکاف دار یا فیلیپس به خوبی شناخته شده است، اما مکانیسم دقیق اغلب اشتباه گرفته می شود. در یک سوکت شش ضلعی، کلید آچار هر شش وجه درایو را به طور همزمان درگیر می کند و گشتاور اعمال شده را به جای تمرکز در یک یا دو نقطه، در سراسر محیط تماس کامل توزیع می کند. نتیجه این است که نسبت گشتاور به سطح مقطع به طور چشمگیری بالاتر است: پیچ کلاهک سر سوکت M8 معمولاً می‌تواند بدون لغزش درایو تا بار کامل آن محکم شود، چیزی که از نظر فیزیکی با یک سر متقاطع قابل مقایسه غیرممکن است.

عمق سوکت متغیر بحرانی است اما اغلب نادیده گرفته می شود. ISO 4762 حداقل عمق سوکت را برای هر قطر مشخص می کند، اما پیچ و مهره های تولید شده در کمترین مقدار تمایل دارند که در چرخه های مکرر با گشتاور بالا، گرد شدن پیشرونده کلید را نشان دهند. در کاربردهای خودرو و ماشین آلات ساختمانی، عمق سوکت 1.0-1.1× قطر رزوه اسمی هدف عملی برای پیچ‌هایی است که به طور مکرر گشتاور می‌شوند. در Shanghai Soverchannel Industrial Co., Ltd. هندسه سوکت به طور خاص برای پشتیبانی از برنامه هایی که در آن جداسازی و مونتاژ مجدد مکرر بخشی از پروتکل خدمات است، به تحمل ابعادی کمتر از حداقل محدود می شود.

زاویه پخ در ورودی سوکت نیز مهم است. یک پخ سرب 45 درجه، کلید شش گوش را بدون گاز گرفتن در دیواره های سوکت به سمت درگیری هدایت می کند، که عمر ابزار و بست را در محیط های مونتاژ خودکار افزایش می دهد. پیچ‌ها با ورودی‌های سوکت تیز و بدون چفت بیشتر مستعد ضربه زدن به سطح تماس هستند - به خصوص زمانی که کلید و سوکت هر دو فولاد سخت شده باشند - و این به صورت بزرگ شدن تدریجی سوکت ظاهر می‌شود که در نهایت باعث خارج شدن بادامک تحت گشتاور می‌شود.

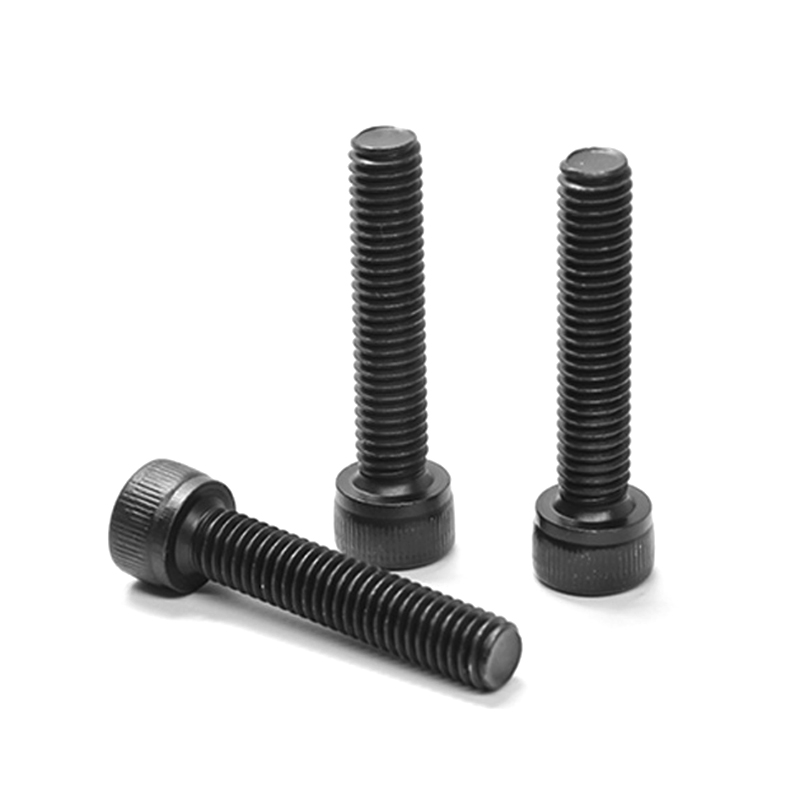

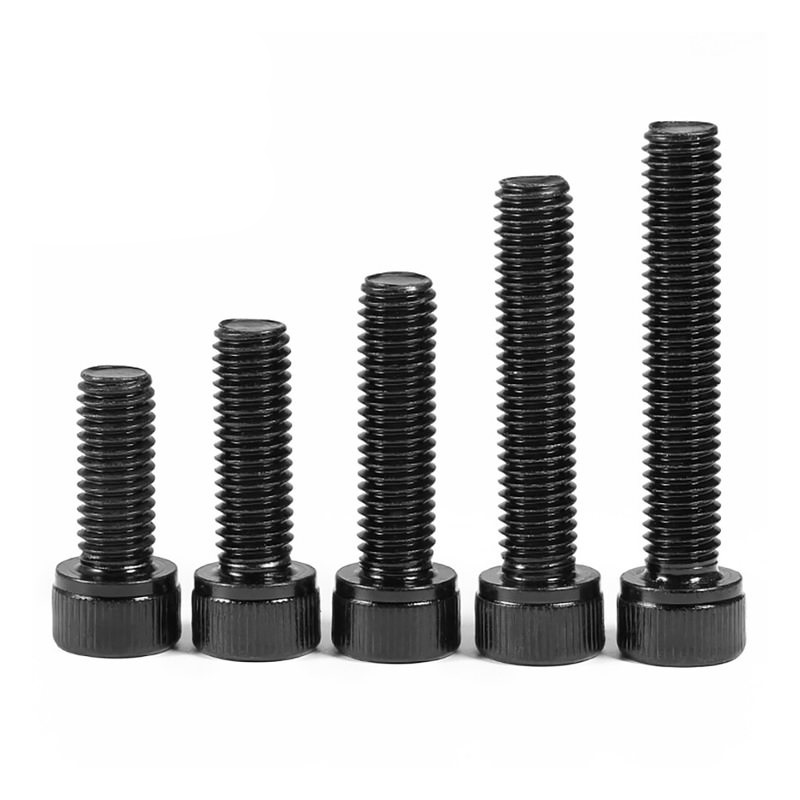

پیچ های سوکت شش گوش درجه 12.9: محدودیت های عملی و مشکلات نصب

درجه 12.9 بالاترین کلاس ویژگی استاندارد برای پیچ‌های درپوش سر سوکت متریک است، با حداقل استحکام کششی 1220 مگاپاسکال و بار مقاوم که اجازه می‌دهد پیش‌بارگیری‌هایی بیش از حد قابل دستیابی با هر بست با درجه پایین‌تر با همان اندازه باشد. با این حال، در عمل، اجرای یک پیچ 12.9 با بار ثابت یا نزدیک به آن در سرویس، خطراتی را ایجاد می کند که مهندسان اغلب دست کم می گیرند.

شکنندگی هیدروژن جدی ترین نگرانی است. فرآیندهای آبکاری مورد استفاده برای اعمال پوشش های تزئینی یا محافظ در برابر خوردگی بر روی فولاد با استحکام بالا می توانند هیدروژن اتمی را به شبکه فولادی وارد کنند. در سطوح سختی 12.9 (39-44 HRC)، فولاد در محدوده حساسیتی قرار دارد که در آن شکست تاخیری ناشی از هیدروژن می تواند ساعت ها یا حتی روزها پس از نصب رخ دهد - در سطوح تنش بسیار کمتر از استحکام کششی اسمی ماده. به همین دلیل است که ISO 4042 پخت (هیدروژن زدایی) را در عرض چهار ساعت پس از آبکاری برای اتصال دهنده هایی با سختی بالاتر از 34 HRC الزامی می کند و به همین دلیل است که بسیاری از مشخصات OEM آبکاری را به طور کامل بر روی پیچ و مهره های درجه 12.9 ممنوع می کنند و به جای آن به پوشش های ورقه ای روی نیاز دارند.

طول درگیری نخ در درجه 12.9 به همان اندازه مهم است. هرچه استحکام کششی پیچ نسبت به مواد سوراخ شده بیشتر باشد، برای جلوگیری از کنده شدن نخ قبل از شکستگی پیچ، درگیر شدن رزوه بیشتری مورد نیاز است. در محفظه های آلومینیومی - که در خودرو و هوافضا رایج است - حداقل درگیری برای پیچ و مهره های 12.9 معمولاً 1.5× قطر اسمی است و مهندسان طراح اغلب 2.0× را به عنوان حاشیه ایمنی مشخص می کنند. استفاده از همان پیچ 12.9 در ریخته گری آلومینیومی که در اطراف یک بست 10.9 بدون بررسی طول درگیری طراحی شده بود، مسیری ساده برای رزوه‌های جدا شده است.

انتخاب مواد فراتر از فولاد: چه زمانی باید پیچ های سوکت ضد زنگ یا آلیاژی را مشخص کرد

پیچ‌های شش‌ضلعی فولاد کربنی بر بازار از نظر حجم تسلط دارند، اما مرزهای کاربرد کاملاً مشخصی وجود دارد که در آن مواد دیگر به جای گزینه ارتقاء، انتخاب مهندسی صحیح هستند. درک این مرزها هم از تعیین بیش از حد (پرداخت برای مقاومت در برابر خوردگی که محیط اقتضا نمی کند) و هم از مشخصات ناکافی (شکست های میدانی ناشی از خوردگی یا تخریب حرارتی) جلوگیری می کند.

شرکت Shanghai Soverchannel Industrial Co., Ltd. به عنوان تامین کننده اتصال دهنده های فولادی کربنی و شرکت اتصال دهنده های فولادی ضد زنگ، پیچ های سوکت شش گوش را در تمام این خانواده های مواد از پایگاه تولیدی خود در Nantong Jinzhai Hardware Co. Ltd. مشتریان در بخش‌های پرتقاضا مانند موتوراسپرت و تولید برق می‌توانند به جای پذیرش نزدیک‌ترین درجه استاندارد، پنجره‌های شیمی دقیق را مشخص کنند.

در مقابل سر دکمه در مقابل سر کلاهک: انتخاب فرم سر پیچ سوکت مناسب برای مونتاژ خود

سر کلاهک استوانه‌ای شکل پیش‌فرض برای پیچ‌های سوکت شش گوش است و اکثر کاربردهای صنعتی را انجام می‌دهد، اما انتخاب فرم سر، پیامدهای عملکردی واقعی دارد - نه فقط جنبه‌های زیبایی. انتخاب فرم نادرست سر می تواند کارایی گیره را به خطر بیندازد، مشکلات تداخلی ایجاد کند یا جداسازی قطعات را به جای معمول، مخرب کند.

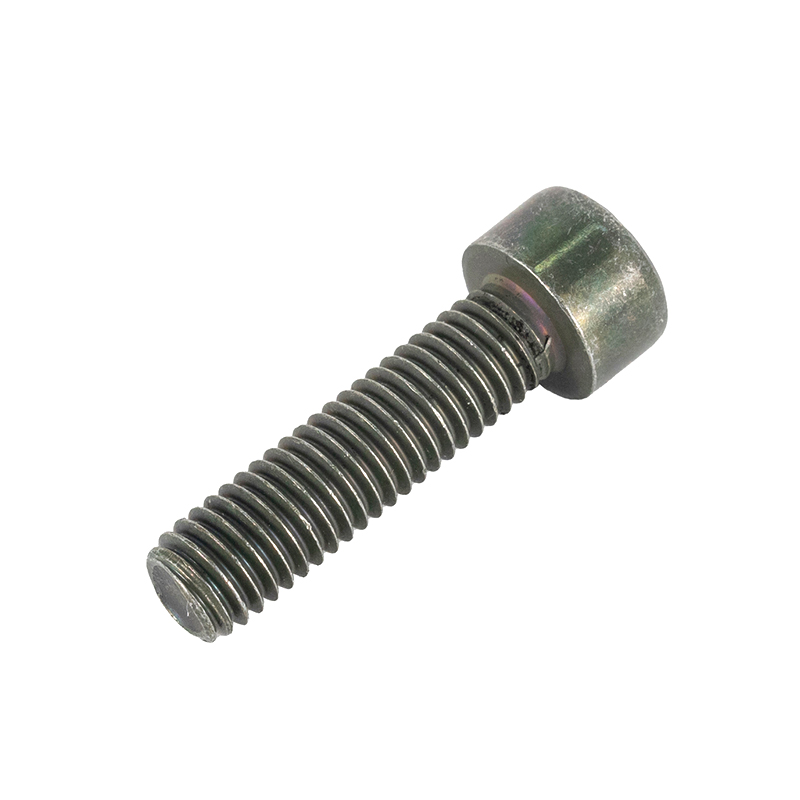

• سر کلاهک (ISO 4762): فرم استاندارد سر بلند و استوانه ای آن عمیق ترین سوکت و بالاترین ظرفیت گشتاور محرک را فراهم می کند. سطح یاتاقان نسبتاً کوچک (قطر بیرونی تقریباً 1.5× قطر رزوه) بار گیره را متمرکز می کند و آن را برای اتصالات فولادی به فولاد مناسب می کند اما به طور بالقوه باعث ایجاد مشکلاتی در جاسازی در مواد نرم مانند آلومینیوم یا پلاستیک بدون واشر می شود.

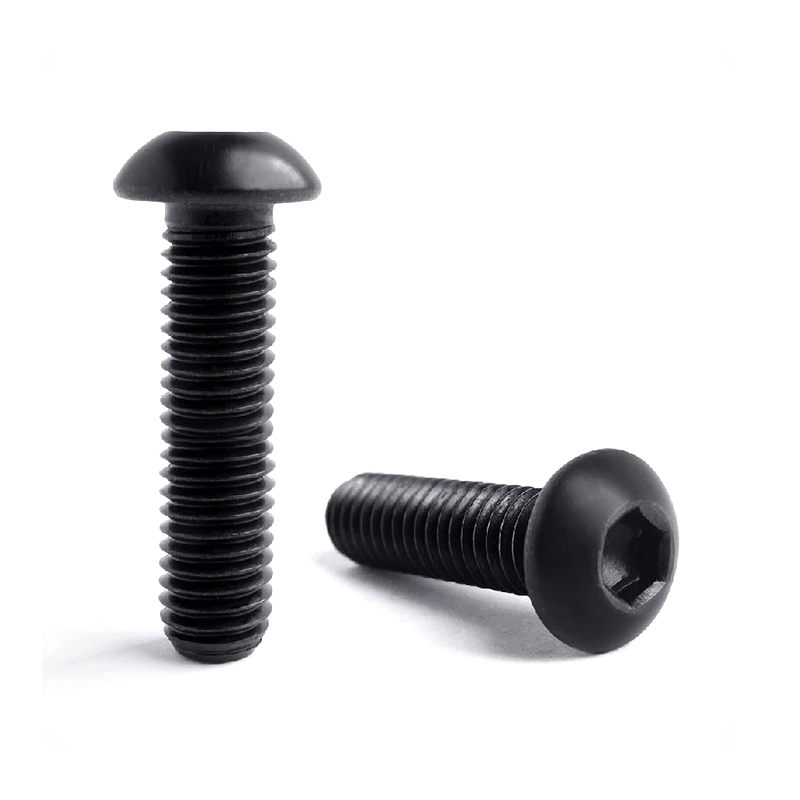

• سر دکمه (ISO 7380): سر گنبدی با پروفیل کم، سطح یاتاقان را به طور قابل توجهی در مقایسه با سر کلاهک افزایش می دهد و فشار سطح را بر روی مواد متصل شده نرم کاهش می دهد. عمق سوکت کمتر از سر کلاهکی با همان قطر است، بنابراین حداکثر گشتاور قابل دستیابی کمتر است – معمولاً 60 تا 70 درصد سر کلاهک معادل. مناسب برای کاربردهایی که بار بستن متوسط ​​است و ظاهر همسطح یا نزدیک به هم سطحی مطلوب است.
• سر ضد غرق (ISO 10642): زاویه شامل 90 درجه (یا 60 درجه در برخی استانداردهای DIN) به طور کامل در یک سینک جفتی قرار می گیرد و یک سطح خارجی واقعاً صاف ایجاد می کند. اتصال برای ایجاد نیروی گیره محوری به سطح نشیمن مخروطی متکی است، که دقت هندسه سینک را بسیار مهم می‌کند - زوایای مخروطی نامتناسب باعث تمرکز بار در لبه یا نوک آن می‌شود نه اینکه آن را در سطح تماس مخروطی کامل توزیع کند.
• سر پایین / سر نازک: در جاهایی استفاده می شود که فضای محوری بالای سطح اتصال به شدت محدود است، مانند داخل محفظه یاتاقان ها یا مکانیسم های لغزشی. کاهش ارتفاع سر به طور ذاتی عمق سوکت و در نتیجه حداکثر گشتاور درایو را کاهش می دهد. اینها بست هایی با طراحی سازگار هستند و نباید بدون تأیید اینکه ظرفیت گشتاور کاهش یافته همچنان نیازهای پیش بار اتصال را برآورده می کند، در یک برنامه سرپوش جایگزین شوند.

قفل کردن رزوه روی پیچ های سوکت شش گوش: چسب های شیمیایی، درج های مکانیکی و گزینه های گشتاور غالب

شل شدن ارتعاش یک حالت خرابی واقعی برای هر اتصال دهنده در یک محیط پویا است و پیچ‌های سوکت شش گوش مورد استفاده در تنظیمات خودرو، ماشین‌آلات و صنعتی از این قاعده مستثنی نیستند. انتخاب روش قفل کردن بر گشتاور مونتاژ، روش جداسازی قطعات، قابلیت استفاده مجدد و هزینه تأثیر می‌گذارد - بنابراین تعیین استراتژی قفل کردن نخ مستلزم درک معاوضه‌های هر یک از گزینه‌ها به جای پیش‌فرض به آنچه قبلاً در خط مونتاژ استفاده می‌شود، دارد.

قفل چسب شیمیایی (قفل با نخ بی هوازی)

چسب های بی هوازی که قبل از مونتاژ روی رزوه ها اعمال می شوند، پس از ایجاد اتصال در غیاب اکسیژن، خشک می شوند. نمرات کم استحکام امکان جداسازی قطعات با ابزار استاندارد را فراهم می کند. گریدهای متوسط ​​به حرارت (معمولاً 200 تا 250 درجه سانتیگراد) برای شکستن پیوند برای جداسازی نیاز دارند. نمرات با استحکام بالا به طور موثر دائمی هستند. محدودیت اصلی این است که قفل چسب با اتصال دهنده های غیرفعال یا پوشش داده شده با فسفات در برخی از فرمول ها ناسازگار است - شیمی پوشش مانع از درمان می شود. قفل رزوه ای میکرو کپسوله شده (گلوله های خشک به لمس روی رزوه ها) از این موضوع جلوگیری می کند و به طور گسترده در تولید خودروهای OEM برای پیچ های سوکت شش گوش در مجموعه های فرعی مهم استفاده می شود.

مهره های گشتاور غالب و گزینه های درج نایلون

برای کاربردهایی که در آن رزوه پیچ به جای سوراخ ضربه خورده به مهره وارد می شود، مهره های نایلونی درج شده (ISO 7042) مقاومت لرزشی قابل اعتمادی را از طریق تداخل مکانیکی ایجاد می کنند. یقه نایلونی در اطراف رزوه پیچ تغییر شکل می دهد و یک گشتاور اصطکاکی غالب ایجاد می کند که در برابر چرخش در هر دو جهت سفت شدن و شل شدن مقاومت می کند. محدودیت دما است: درج‌های نایلون در دمای تقریباً 120 درجه سانتی‌گراد شروع به نرم شدن می‌کنند، که آنها را برای کاربردهای سیستم انتقال قدرت در مجاورت اگزوز یا در دمای بالا نامناسب می‌کند.

واشر دندانه دار فلنج و قفل گوه

سیستم های واشر قفل گوه ای (دو واشر با صفحه های بادامک مخالف و دندانه های شعاعی) مطمئن ترین روش قفل مکانیکی برای پیچ های سوکت شش گوش در محیط های با لرزش بالا هستند. هندسه بادامک به این معنی است که بست باید در سربالایی حرکت کند تا شل شود و حرکت چرخشی ناشی از ارتعاش را به جای آزاد کردن آن به نیروی گیره محوری اضافی تبدیل کند. این سیستم ها تعداد اجزا و هزینه را اضافه می کنند اما راه حل ترجیحی برای اتصال دهنده های ایمنی حیاتی در ماشین آلات ساختمانی و پیشرانه های دیزلی سنگین هستند.

استاندارد سازی بست سر فرو رفته: چرا مشخصات ISO، DIN و ASME متفاوت است و چه زمانی اهمیت دارد

پیچ‌های سوکت شش‌ضلعی توسط استانداردهای بین‌المللی متعددی که همپوشانی دارند کنترل می‌شوند و تفاوت‌های بین آنها به اندازه‌ای کوچک است که باعث سردرگمی خطرناک شود. مهندسي كه «ISO 4762 M10 × 30 Grade 12.9» را مشخص كند و قطعه اي را كه بر اساس DIN 912 ساخته شده است دريافت كند، در بيشتر ابعاد يك بست كاربردي معادل دريافت مي كند—DIN 912 تا حد زيادي با ISO 4762 هماهنگ شده است. در سطح بین المللی

• ISO 4762 در مقابل ASME B18.3: پیچ های درپوش سوکت سری اینچ آمریکایی از ارتفاع سر و اندازه سوکت متفاوت از پیچ های ISO متریک با قطر اسمی معادل استفاده می کنند. یک پیچ 20-¼ ASME B18.3 با پیچ M6 ISO 4762 قابل تعویض نیست - گام رزوه، ابعاد سر و اندازه سوکت همه متفاوت است. ابزار ترکیبی متریک/اینچ منبع متداول آسیب سوکت بادامک در محیط های تعمیر است.
• کلاس تحمل نخ: ISO 4762 یک کلاس تحمل رزوه 6H/5g را برای پیچ های درپوش سر سوکت مشخص می کند، در حالی که برخی استانداردهای ملی اجازه 6H/6g را می دهند. این تفاوت در کاربردهای کم بار بسیار ناچیز است، اما در هنگام نصب در سوراخ‌های با غلاف دقیق یا هنگام استفاده از درج‌های رزوه‌ای در آلومینیوم مرتبط است.
• نشانه های درمان سطح: علامت‌گذاری کلاس ویژگی ISO (10.9، 12.9) روی پیچ‌های M5 و بزرگتر الزامی است. DIN 912 از لحاظ تاریخی از سیستم علامت‌گذاری مشابهی استفاده می‌کرد، اما برخی از اتصال دهنده‌های تولید داخل از تامین‌کنندگان سطح پایین‌تر، علامت‌های درجه‌بندی را به‌طور کامل حذف می‌کنند - یک پرچم قرمز با کیفیت فوری که نشان می‌دهد دسته تحت عملیات حرارتی و آزمایش‌های مکانیکی مورد نیاز درجه قرار نگرفته است.
• تنظیمات غیر استاندارد: هنگامی که نه ISO و نه ASME هندسه مورد نیاز را پوشش نمی دهند - مانند یک پیچ سوکت بسیار بلند با یک ساقه با قطر کاهش یافته برای کاهش وزن - این قطعه طبق تعریف یک اتصال دهنده سفارشی غیر استاندارد است. Shanghai Soverchannel Industrial Co., Ltd. دقیقاً در این قلمرو تخصص دارد و پیچ‌های شش گوشه‌ای را برای طراحی‌های تعریف‌شده توسط مشتری طراحی و تولید می‌کند که خارج از استانداردهای منتشر شده است.

نصب مخفی در مجموعه‌های دقیق: تلورانس‌ها و قوانین طراحی برای جیب‌های پشتی

یکی از مزایای کلیدی پیچ های سوکت شش ضلعی، قابلیت نصب آنها به صورت کاملاً فرورفته در یک سوراخ متقابل است که هر گونه برآمدگی بالای سطح جفت را از بین می برد. این در رابط‌های کشویی، پانل‌های بیرونی زیبایی‌شناختی، و محفظه‌های دارای فضا بسیار مهم است. اما هندسه سوراخ سوراخ باید به درستی مهندسی شود - اشتباه گرفتن آن یکی از سه نتیجه را ایجاد می کند: ته پیچ در کف سوراخ قبل از اینکه رزوه ها به طور کامل اتصال را ببندند، سر به دلیل عمق ناکافی سوراخ بر روی سطح می نشیند، یا قطر سوراخ بسیار نزدیک به قطر سر است و باعث تداخل در هنگام نصب می شود.

ابعاد متخلخل استاندارد برای پیچ های درپوش سوکت ISO 4762 از دستورالعمل های خاصی پیروی می کند:

• قطر سوراخ: اسماً قطر سر پیچ 0.3-0.5 میلی متر فاصله دارد (به عنوان مثال، برای M8 با سر 13.0 میلی متر، قطر سوراخ 13.5 میلی متر استاندارد است)
• عمق سوراخ: ارتفاع سر 0.1-0.3 میلی متر برای اطمینان از قرار گرفتن سر در زیر همسطح بدون تداخل با کف سوراخ در تحمل های معمولی تولید
• فاصله از سوراخ: سوراخ ساقه باید متناسب با اندازه متوسط باشد (معمولاً قطر اسمی 0.3 میلی متر برای M8 و کمتر، 0.5 میلی متر برای M10-M16) تا امکان ناهماهنگی جزئی بین قطعات جفت شونده وجود داشته باشد.
• حداقل ضخامت دیواره در اطراف سوراخ کن: در محفظه های آلومینیومی، دیوار بین لبه بیرونی سوراخ کن و هر ویژگی مجاور باید حداقل 1.5 × قطر سوراخ متحرک باشد تا از ترک خوردن تنش در هنگام اعمال گشتاور جلوگیری شود.

Shanghai Soverchannel Industrial Co., Ltd. مشاوره ابعادی را به عنوان بخشی از خدمات توسعه بست سفارشی خود ارائه می دهد - زمانی که مشتریان در خطوط تولید Nantong Jinzhai Hardware Co., Ltd. با مشکلات مونتاژ مرتبط با سوراخ مواجه می شوند، تیم مهندسی هم هندسه بست و هم طراحی سوراخ مشتری را برای شناسایی علت اصلی بررسی می کند. این مدل یکپارچه تحقیق و توسعه، تولید و فروش به این معنی است که پشتیبانی حل مشکل در همان نقطه تماس با رابطه تدارکات در دسترس است.
