دانش صنعت

چرا هندسه درایو هگز نسبت به فیلیپس و تورکس در اتصالات چوبی با گشتاور بالا بهتر عمل می کند

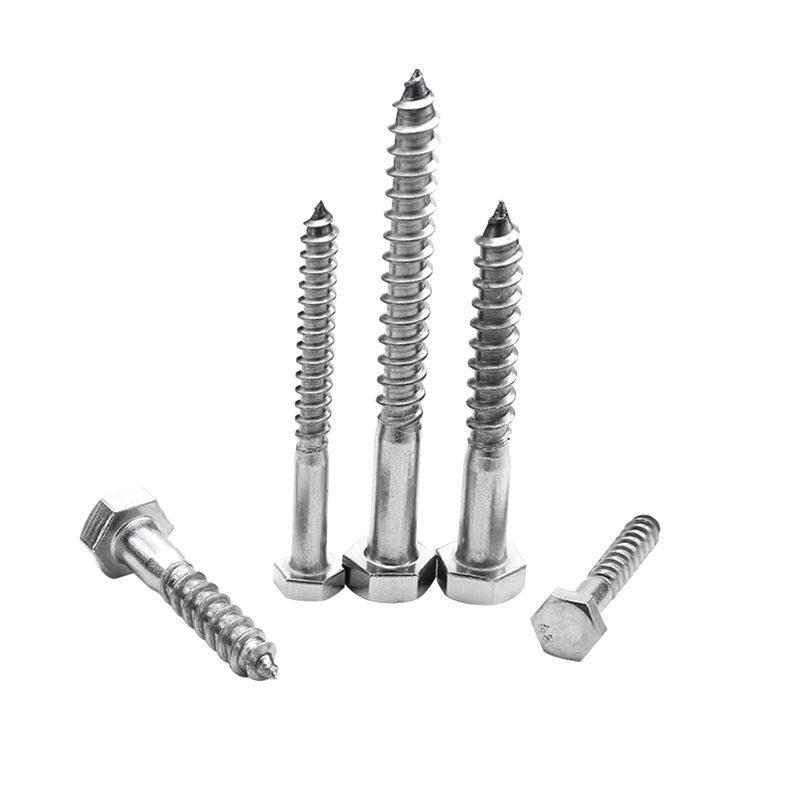

سر شش گوش خارجی پیچ های چوبی سر شش گوش صرفاً یک قرارداد طراحی نیست - این یک پاسخ عملکردی به نیازهای گشتاور اتصالات چوبی ساختاری است. فرورفتگی‌های درایو فیلیپس و پوزیدریو طرح‌های بادامک هستند: بیت درایور عمداً طوری طراحی شده است که در یک گشتاور آستانه‌ای درگیر شود تا از رانندگی بیش از حد در مواد ورق جلوگیری شود. همین ویژگی در چوب های سخت متراکم و محصولات الوار مهندسی شده مانند LVL (الوار روکش چند لایه) و تیرهای گلولام، که در آن مقاومت درگیری رزوه بسیار بیشتر از آستانه بادامک است، تبدیل به یک بدهی می شود و در نتیجه قبل از اینکه پیچ به عمق نشیمن کامل برسد، فرورفتگی های درایو کنده می شود.

پیکربندی هگز خارجی به طور کامل بادامک بیرون را حذف می کند. گشتاور از طریق شش صفحه تماس مسطح در محیط بست اعمال می شود، و بار را در یک منطقه تحمل بسیار بزرگتر از هر محرک داخلی فرورفته توزیع می کند. پیچ چوبی استاندارد M8 سر شش گوش که با یک سوکت 13 میلی‌متری هدایت می‌شود، می‌تواند گشتاورهای نصب بیش از 35 نیوتن‌متر را بدون خرابی رابط محرک حفظ کند - تقریباً سه تا چهار برابر حد گشتاور عملی یک سر فیلیپس با اندازه مشابه قبل از جدا کردن. این گشتاور نصب قابل دستیابی بالاتر مستقیماً به عمق درگیری با رزوه بیشتر در زیرلایه و پیش بار مفصل بالاتر ترجمه می شود، که هر دو برای اتصالاتی که باید در برابر باد چرخه ای و بارگذاری لرزه ای در مجموعه های قاب سقف و تیر-ستون مقاومت کنند، حیاتی هستند.

مزیت ثانویه ویژه محیط های ساخت و ساز، تطبیق پذیری ابزار است. برخلاف تورکس یا بیت‌های درایو مربعی که نیاز به ابزار اختصاصی دارند، پیچ‌های چوبی سر شش گوش را می‌توان با آچارهای استاندارد استاندارد، جغجغه‌ها، درایورهای ضربه‌ای با سوکت‌های شش ضلعی یا حتی آچارهای قابل تنظیم هدایت کرد - به این معنی که نصب می‌تواند در محل بدون مجموعه بیت‌های تخصصی انجام شود، و خطر تاخیر زمانی که ابزار گم می‌شود، آسیب می‌بیند یا به محل کار آورده نمی‌شود، کاهش می‌یابد.

عمق جاسازی، اندازه سوراخ پایلوت، و ریسک تقسیم در کاربردهای چوبی ساختاری

مشخصات سوراخ پایلوت صحیح یکی از مهم ترین و متداول ترین پارامترهای اشتباه محاسبه شده در اتصالات چوبی سازه است. یک سوراخ راهنما که خیلی کوچک است، تنش حلقه شعاعی بیش از حد را در حین نصب ایجاد می کند - مکانیزم غالب در پس شکاف دانه انتهایی در اتصالات تیر-ستون و نصب قاب در و پنجره. سوراخ راهنما که خیلی بزرگ است، سطح درگیری رزوه را کاهش می‌دهد و می‌تواند مقاومت بیرون‌کشی را 30 تا 50 درصد کاهش دهد، حتی اگر عمق تعبیه پیچ حفظ شود. قطر سوراخ پایلوت صحیح به سه متغیری بستگی دارد که با هم تعامل دارند: تراکم گونه های چوب (اندازه گیری شده به عنوان وزن مخصوص)، قطر ساقه پیچ و نسبت ریشه رزوه به قطر خارجی.

به عنوان یک مرجع عملی، نسبت‌های سوراخ پایلوت زیر برای پیچ‌های چوبی Hex Head که در گونه‌های چوبی ساختاری رایج رانده می‌شوند اعمال می‌شود:

عمق تعبیه - طول ساقه رزوه‌ای در عضو اصلی - باید حداقل هشت برابر قطر پیچ برای اتصالات حیاتی مانند اتصالات خرطومی به پشته یا اتصالات پره به تیرک در چارچوب سقف باشد. برای اتصالات غالب برشی مانند براکت های تیر به ستون، عمق تعبیه کمتر از قطر پیچ و ضخامت اعضای فولادی است، اما حفظ فاصله لبه کافی (حداقل 4× قطر از هر انتها یا لبه) از برش الیاف چوب در اطراف بست بدون توجه به طول تعبیه جلوگیری می کند.

انتخاب سطح برای پیچ های چوبی سر شش گوش در نوردهی های سازه ای و فضای باز

خوردگی بست های چوبی سازه ای یک حالت شکست کند است که به طور سیستماتیک در تعمیر و نگهداری ساختمان دست کم گرفته می شود. برخلاف زنگ‌زدگی سطح قابل مشاهده در فلزکاری در معرض، خوردگی در یک اتصال چوبی توسط الیاف چوبی اطراف پنهان می‌شود و ممکن است سال‌ها قبل از اینکه ظرفیت ساختاری اتصال به خطر بیفتد پیشرفت کند. بنابراین، انتخاب روش سطح برای پیچ‌های چوبی Hex Head باید محیط رطوبتی را که اتصال در طول عمر طراحی کامل سازه تجربه می‌کند، در نظر بگیرد - نه فقط شرایط نصب.

• الکترو گالوانیزه (5-12 میکرومتر روی) - مناسب برای کاربردهای داخلی کاملاً بسته و خشک مانند مونتاژ قاب در و پنجره داخلی و اتصالات ساختاری کابینت داخلی. لایه نازک روی حفاظت کافی را در کلاس خدمات 1 (داخلی، گرمایشی، رطوبت نسبی زیر 65٪) فراهم می کند، اما نباید در اتصالات چوبی در معرض یا نیمه اکسپوز که تغییرات رطوبت فصلی باعث تسریع تخلیه روی در ریشه های نخ می شود، استفاده شود. عمر حفاظتی مورد انتظار در شرایط داخلی خشک: 15-25 سال.
• گالوانیزه گرم (آلیاژ روی-آهن 45-85 میکرومتر) - مشخصات استاندارد برای اتصالات چوبی سازه ای در فضای باز: مجموعه های قاب سقف، اتصالات تیر-ستون خارجی و سازه های باغ. لایه ضخیم بین فلزی روی-آهن تشکیل شده در طی فرآیند غوطه ور شدن گرم، حفاظت معنی داری را حتی پس از مصرف روی سطحی فراهم می کند و عمر مفید را تا 30 تا 50 سال در قرار گرفتن در معرض متوسط ​​در فضای باز افزایش می دهد. توجه داشته باشید که پوشش گرم بر روی بست های رزوه ای باعث افزایش قطر رزوه می شود که نیاز به انتخاب مهره یا سوکت بزرگ دارد - یک جزئیات کاربردی که اغلب هنگام جایگزینی پیچ های الکتروگالوانیزه در محل با شیب داغ از قلم می افتند.
• فسفاته کردن با پوشش روغن یا رنگ - اساساً به عنوان یک درمان پایه برای بهبود چسبندگی رنگ یا به عنوان یک درمان کوتاه مدت ضد گازگرفتگی در اتصالات چوب ماشینکاری شده استفاده می شود. یک اقدام مستقل حفاظت از خوردگی در فضای باز نیست. پیچ های چوبی سر شش گوش فسفاته برای واحدهای نازک کاری مونتاژ شده در کارخانه که یک رنگ کامل یا پوشش لاکی دریافت می کنند که سر بست را محصور می کند، مناسب هستند.

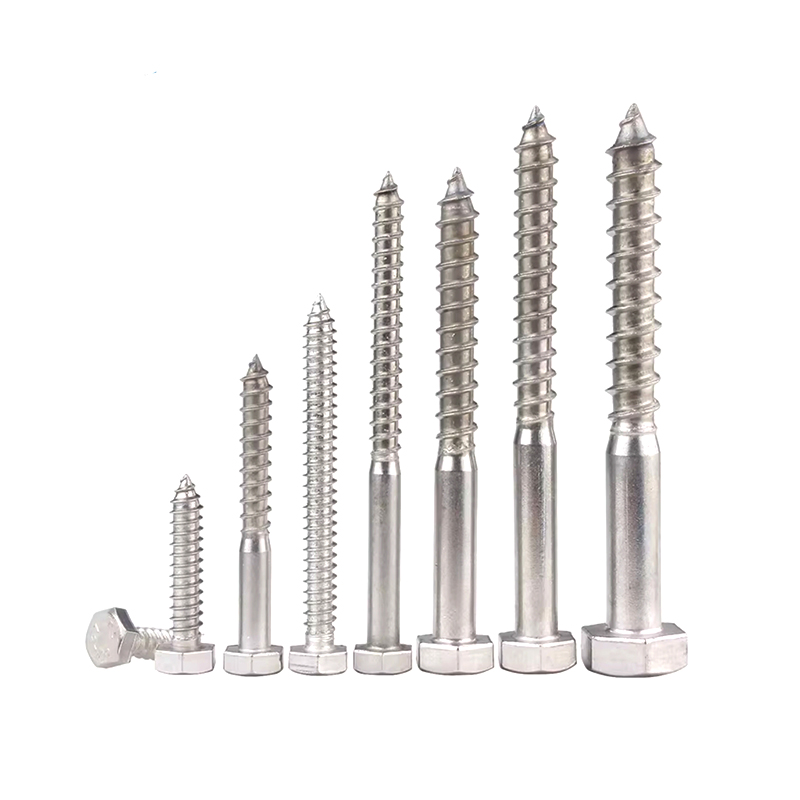

• فولاد ضد زنگ (304 / 316) - در سه سناریو مورد نیاز است: الوارهای تیمار شده با مواد نگهدارنده حاوی ترکیبات آزول مس (CA) یا ترکیبات چهارتایی مس قلیایی (ACQ) که به شدت برای پوشش‌های روی خورنده هستند. محیط های ساحلی در 1 تا 5 کیلومتری آب شور که غلظت کلرید از ظرفیت حفاظتی روی بیشتر است. و اتصالات معماری قابل مشاهده که در آن ظاهر سر بست بخشی از زیبایی شناسی نهایی است. درجه 316 مولیبدن را برای مقاومت در برابر حفره های کلرید اضافه می کند و باید در نصب سازه های چوبی دریایی یا ساحلی پیش فرض باشد.

یک مسئله حیاتی سازگاری ویژه چوب: چندین نگهدارنده چوب مدرن - از جمله سیستم‌های مبتنی بر مس که جایگزین CCA (آرسنات مس کروم شده) در بیشتر بازارها شده‌اند - به طور فعال روی را با نرخ‌هایی تا 10 برابر بیشتر از چوب‌های تصفیه نشده خورده می‌کنند. استفاده از پیچ‌های هگز چوبی با الکترو گالوانیزه یا حتی گالوانیزه گرم در الوارهای ACQ یا CA، عمر مفید بست را به 3 تا 5 سال در قرار گرفتن در فضای باز کاهش می‌دهد، در مقایسه با عمر طراحی 30 ساله خود الوار تیمار شده. فولاد ضد زنگ تنها ماده اتصال دهنده سازگار با تمام سیستم های نگهدارنده فعلی در کاربردهای ساختاری است.

انتقال بار باد و لرزه ای از طریق اتصالات پیچ چوبی سر شش گوش: ملاحظات مهندسی

در سازه‌های چوبی مهندسی شده - از جمله خانه‌های چوبی با قاب سبک، سیستم‌های قاب سقف پیش‌ساخته، و ساخت‌وساز مدولار - پیچ‌های چوبی Hex Head به جای اتصال دهنده‌های ثانویه به عنوان اتصال دهنده‌های ساختاری اولیه عمل می‌کنند. این تمایز اهمیت دارد زیرا اتصالات تحت فشار باد و بارگذاری لرزه‌ای، نیازهای نیرویی را تجربه می‌کنند که اساساً با بارهای گرانشی ساکن متفاوت است: آنها چرخه‌ای، برگشت‌پذیر هستند و اغلب در زوایای مایل به محور پیچ اعمال می‌شوند. طراحی این اتصالات مستلزم درک نحوه عملکرد پیچ‌های چوب سر شش‌شاخ تحت بارگیری ترکیبی و برشی است، نه فقط در شرایط خروجی خالص یا جانبی خالص که معمولاً در جداول بار تولیدکننده ارائه می‌شود.

تحت بارگذاری جانبی (برشی) - تقاضای غالب در اتصالات دیوار به فونداسیون و صفحات تیر به دیوار در طول رویدادهای لرزه ای - ظرفیت پیچ به حالت تسلیم سیستم چوب بست بستگی دارد. یوروکد 5 و NDS (مشخصات طراحی ملی) هر دو حالت های تسلیم چندگانه را بر اساس سفتی نسبی پیچ و اعضای چوب تعریف می کنند. برای پیچ های چوبی سر شش گوش در اتصالات برشی دوبل (پیچ که از دو عضو چوبی با یک صفحه فولادی بین آنها عبور می کند)، حالت IIIs به طور معمول حاکم است: پیچ یک لولای پلاستیکی را در داخل عضو چوبی تشکیل می دهد در حالی که صفحه فولادی سفت می ماند. این حالت جذب انرژی انعطاف پذیر را فراهم می کند - که برای مقاومت لرزه ای حیاتی است - در مقایسه با شکست شکنندگی شکننده که در هنگام ناکافی بودن فاصله اتصال دهنده ها یا فاصله لبه ها حاکم است.

• الزامات فاصله گذاری برای مناطق لرزه خیز - حداقل فاصله اتصال دهنده ها در جهت بار باید 10× قطر پیچ برای اتصالات طراحی شده برای تسلیم شدن تحت بارگذاری لرزه ای باشد. کاهش فاصله به حداقل کد (معمولاً 5-7× قطر برای شرایط غیر لرزه ای) در کاربردهای لرزه ای خطر شکست گروهی را افزایش می دهد - تقسیم همزمان الوار از ردیف های چند بست قبل از اینکه بست های جداگانه به ظرفیت عملکرد خود برسند.
• تنظیمات پیچ شیبدار - برای اتصالات تحت تسلط خروج مانند اتصالات پاشنه خرخر، راندن پیچ های چوبی سر شش گوش در 30 تا 45 درجه نسبت به دانه به جای عمود، مولفه محوری انتقال بار را از طریق ساقه رزوه دار به حداکثر می رساند در حالی که جزء جانبی از طریق یاتاقان سفت تر ساقه در مقابل چوب جذب می شود. این تکنیک پیچ مایل، که در ضمیمه A یوروکد 5 مشخص شده است، می تواند ظرفیت برداشت موثر گروهی از پیچ ها را 30 تا 50 درصد در مقایسه با نصب عمود بر روی همان عمق تعبیه شده افزایش دهد.
• صلبیت اتصال تحت بارگذاری سیکلی - بر خلاف اتصالات میخ دار که قبل از شروع انتقال بار دارای لغزش ذاتی هستند، اتصالات پیچ چوبی سر شش گوش با گشتاور مناسب نیروی گیره ای بین اعضا ایجاد می کند که شروع لغزش را به تاخیر می اندازد. این صلبیت اولیه برای قابلیت سرویس دهی (محدود کردن انحراف تحت بارهای معمولی) مفید است، اما مستلزم آن است که طراحی برای گذار از رفتار صلب به رفتار سنجاقی پس از چند چرخه لرزه‌ای اول در فلسفه طراحی شکل‌پذیر باشد. سازه‌های طراحی‌شده برای DFL یا مقوله‌های لرزه‌ای معادل باید تأیید کنند که شکل‌پذیری اتصال برای جذب انرژی پس از غلبه بر پیش بار گیره کافی است.

با تجربه تولید گسترده در تولید اتصال دهنده های با دقت بالا و امکانات اختصاصی در Nantong Jinzhai Hardware Co., Ltd., Shanghai Soverchannel Industrial Co., Ltd. پیچ های چوبی Hex Head را با مشخصاتی که شامل خواص مکانیکی مستند، تحمل ابعادی، و تأیید بسته های داده های موتور و تایید کامل اتصال دهنده های سطحی است، ارائه می دهد. طراحی در کاربردهای بادی و لرزه ای برای جزئیات بیشتر، مستقیماً با شرکت صنعتی Soverchannel Shanghai تماس بگیرید تا در مورد الزامات پروژه صحبت کنید.
