جک پیچ و میله نخ برای جک ماشین: آنچه باید بدانید

جک بولتز و میله نخ s: هسته پنهان هر جک ماشین

وقتی راننده ای کنار جاده می آید و دستش را به جک ماشین قیچی می زند، آخرین چیزی که به ذهنش می رسد مهندسی داخل آن است. با این حال، عملکرد، ایمنی و طول عمر آن جک تقریباً به طور کامل به یک جزء واحد بستگی دارد: جک بولت . این بست کشیده که به آن پیچ سربی یا میله رزوه نیز گفته می شود، نیروی چرخشی دستی را به بالابر عمودی تبدیل می کند که وسیله نقلیه را از زمین بلند می کند. در Soverchannel Industrial Co.,Ltd .، ما در تولید و عرضه عمده‌فروشی این قطعات مهندسی دقیق تخصص داریم - و معتقدیم خریداران شایسته درک کاملی از آنچه که یک جک بولت قابل اعتماد را از خرابی در انتظار رخ دادن جدا می‌کند، هستند.

جک بولت چیست و چگونه در جک ماشین قیچی کار می کند

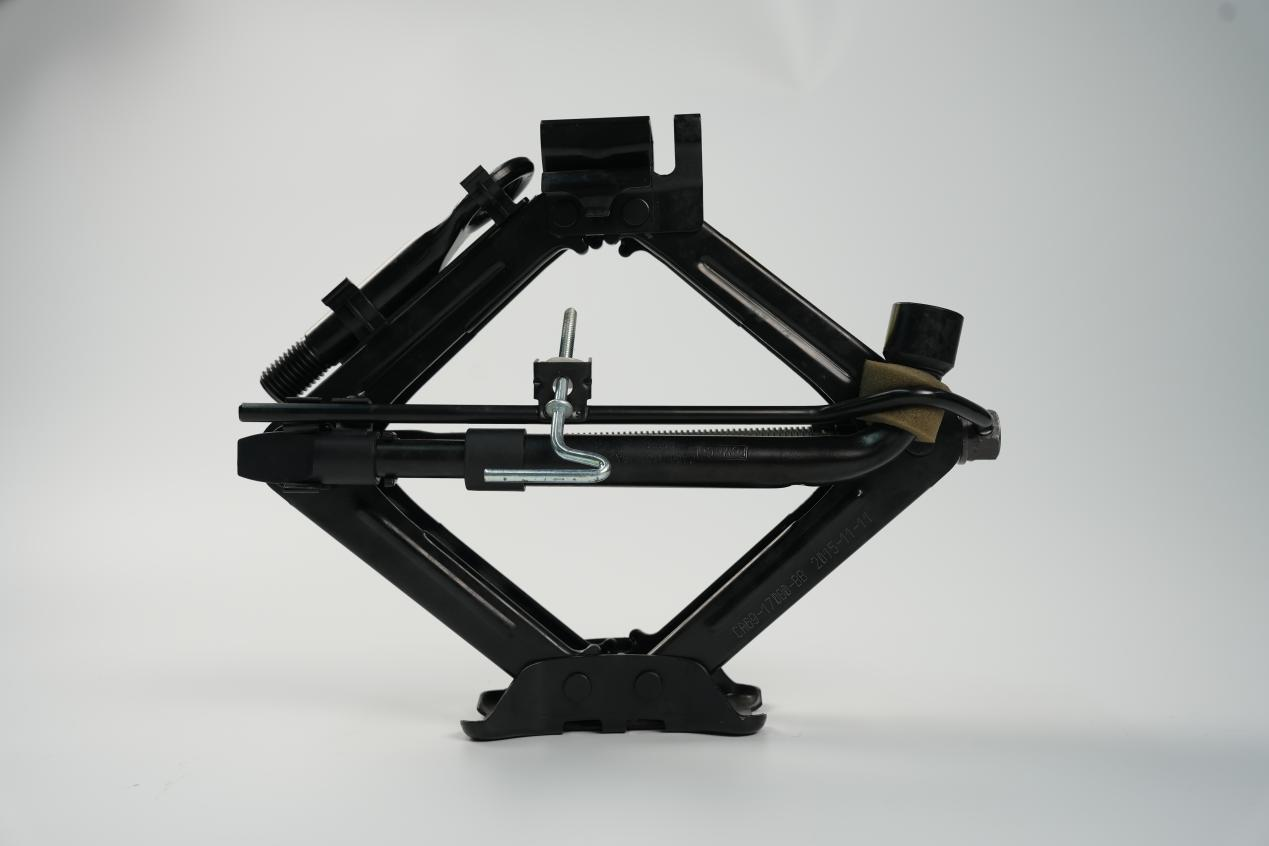

جک بولت یک اتصال رزوه ای دراز است که به عنوان هسته مکانیکی یک جک اتومبیل از نوع قیچی عمل می کند. برخلاف پیچ‌های شش گوش استاندارد، جک بولت معمولاً دارای یک سر صاف یا حلقه‌دار در یک انتها، یک ناحیه شانه‌ای و یک محور رزوه‌ای با برش دقیق است که طول آن بسته به میزان بار می‌تواند از 300 میلی‌متر تا 800 میلی‌متر متغیر باشد. هنگامی که دسته میل لنگ انتهای حلقه را درگیر می کند و اپراتور آن را می چرخاند، میله نخ بازوهای قیچی را باز یا بسته می کند و چرخش را به جابجایی عمودی تبدیل می کند.

جک ماشین قیچی به طور گسترده ای برای تعویض لاستیک های کنار جاده و تعمیر و نگهداری خودروی زیر بدنه استفاده می شود - شرایطی که نیاز به یک ابزار جمع و جور، قابل حمل و قابل اعتماد بالابری دارد. رتبه بندی بار متداول شامل 0.8T، 1T، 1.5T، و 2T است و هر لایه به میله نخی با قطر، استحکام کششی و دقت رزوه بیشتر نیاز دارد. جک سنگین تر به معنای جک بولت ضخیم تر و طولانی تر است - هیچ میانبری در مورد این واقعیت مهندسی وجود ندارد.

استانداردهای نخی که مهم هستند: خرد آکم، ذوزنقه ای و متریک

فرم رزوه مسلماً مهم ترین تصمیم طراحی در هر جک بولت است. رزوه باید بارهای فشاری و کششی عظیمی را چرخه پس از چرخه منتقل کند و در عین حال در برابر سایش مقاومت کند و پایداری ابعادی را حفظ کند. سه سیستم رشته ای بر بازار جهانی تسلط دارند:

• Stub Acme (ANSI/ASME B1.8): را 1/2-10 خرد آکم تا حد زیادی رایج ترین مشخصات رزوه مورد استفاده در جک های ماشین قیچی در آمریکای شمالی و بازار صادراتی است. در مقایسه با یک پروفیل استاندارد Acme، نوع خرد دارای عمق نخ کم‌تری است که سطح مقطع ریشه نخ را افزایش می‌دهد و مقاومت در برابر کنده شدن تحت بارهای ضربه را بهبود می‌بخشد. 5/8 اینچ Stub Acme در جک‌های با ظرفیت بالاتر استفاده می‌شود. پیچ‌های Acme دو سرب سرعت بلند کردن را بیشتر می‌کنند و در کاربردهای صنعتی سنگین استاندارد هستند.
• نخ ذوزنقه ای (GB/T 5796 / DIN 103): رزوه های ذوزنقه ای مانند Tr 16×2، Tr 14×2 و Tr 18×3 که به طور گسترده در بازارهای جک اروپا و آسیا مورد استفاده قرار می گیرند، انتقال بار کارآمد را ارائه می دهند و ساخت آنها با تجهیزات نورد ساده است.
• نخ گرد (DIN 405): پروفیل هایی مانند RD 16×2 و RD 18×1/8 در جک های تخصصی یافت می شوند که مقاومت در برابر ضربه و تحمل زباله در اولویت هستند، زیرا هندسه ریشه گرد غلظت تنش را کاهش می دهد.
• متریک استاندارد (M12، M14): رزوه‌های متریک معمولی برای جک‌های سبک‌تر و جایگزین‌های بازار داخلی مقرون‌به‌صرفه باقی می‌مانند، اگرچه در بارهای بالا پایدار کارایی کمتری دارند.

انتخاب فرم نخ مناسب صرفاً یک تمرین مشخص نیست - مستقیماً تعیین می‌کند که آیا جک برای سال‌ها به نرمی کار می‌کند یا در چند بار استفاده، بازی، نویز و شکست نهایی را ایجاد می‌کند.

مواد و فرآیند: از فولاد خام تا میله نخ تمام شده

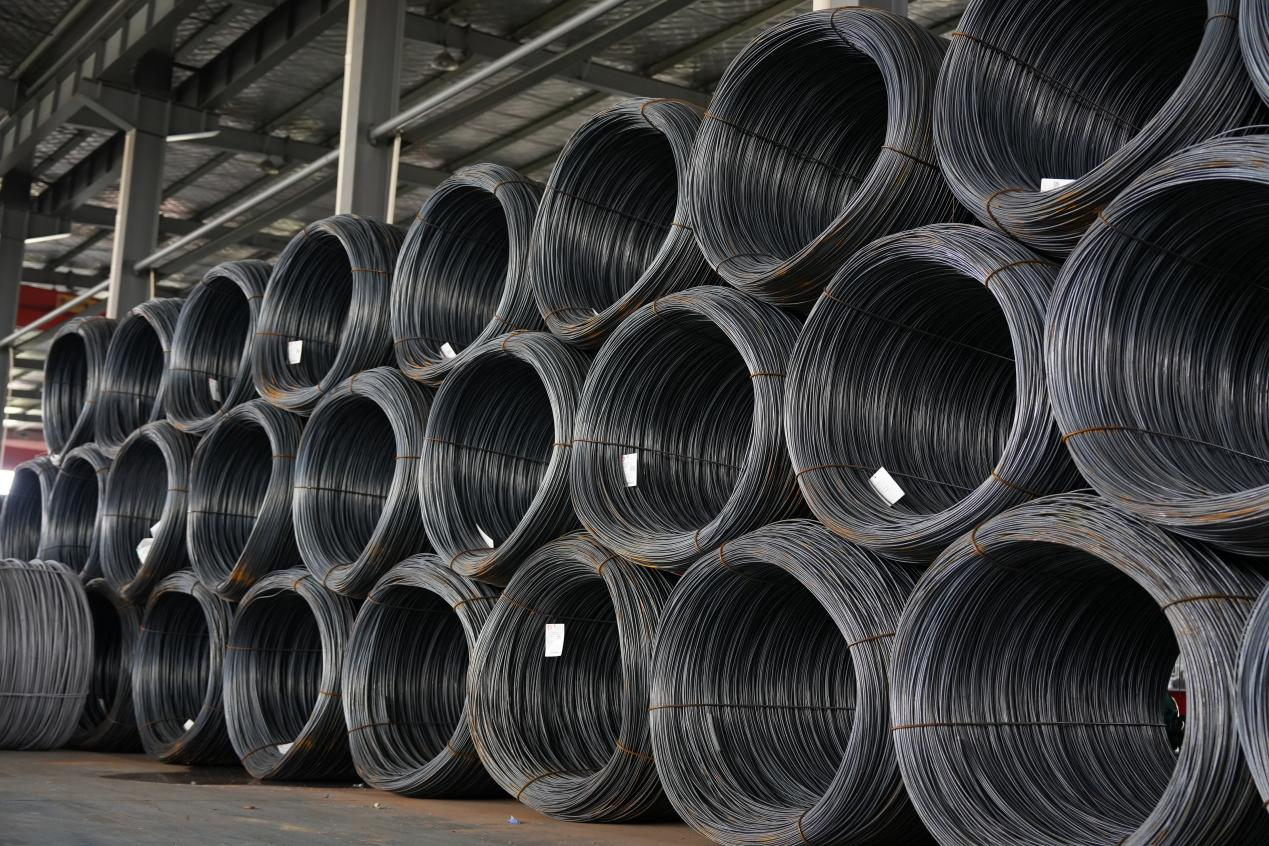

پیچ‌های جک ممتاز با فولاد کربن متوسط یا آلیاژی شروع می‌شوند: گریدهایی مانند 45#، 35K و 45K سختی پایه و شکل‌پذیری مورد نیاز برای کاربردهای جک را ارائه می‌کنند، در حالی که گریدهای آلیاژی مانند 40Cr و 35CrMo برای جک‌های با بار بالا یا ایمنی بحرانی مشخص شده‌اند که استحکام و مقاومت فولادی استاندارد در آن‌ها از حد استاندارد باشد. این انتخاب‌ها تضمین می‌کنند که کشش کششی و تنش پیچشی در حین بلند کردن به خوبی در حاشیه عملیات ایمن قرار دارند - عوامل کلیدی که از طریق آزمایش‌های بالابر خودرو و آزمایش‌های فشار تأیید می‌شوند.

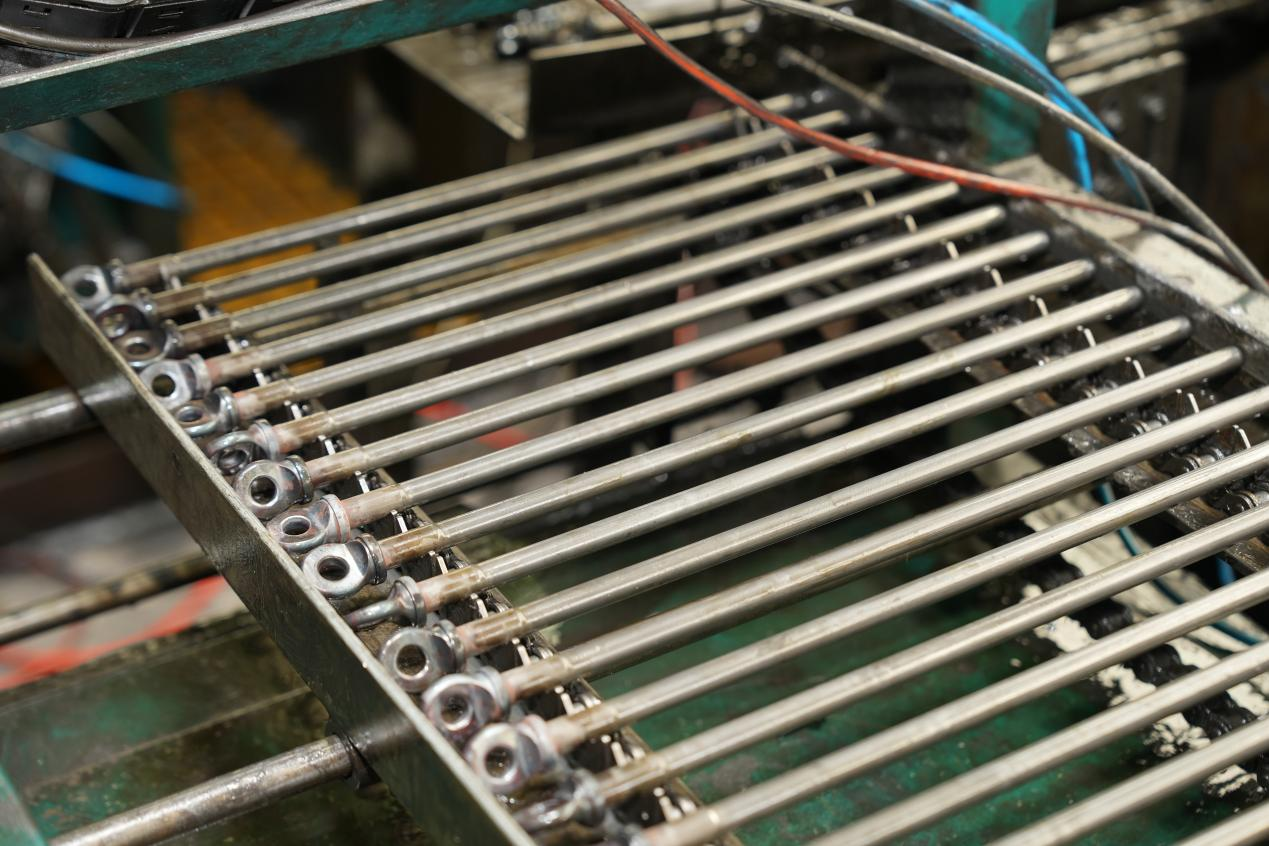

توالی ساخت یک جک بولت معمولی عبارت است از: ترشی مواد خام و فسفاته کردن ← بازپخت کروی ← شات بلاست و کشش سیم ← صاف کردن و برش ← هدینگ سرد یا آهنگری گرم ← نورد نخ (پوشش M8 تا M60) → عملیات سطح. برای میله‌های رزوه‌ای زیر 500 میلی‌متر، هدینگ سرد ترجیح داده می‌شود، زیرا تحمل‌های ابعادی محکم‌تر و پرداخت سطحی برتر را در مقایسه با معادل‌های فورج گرم ارائه می‌دهد. میله های بلندتر اغلب به آهنگری داغ و سپس ماشینکاری CNC نیاز دارند.

حفاظت از سطح این فرآیند را کامل می کند. روکش روی استاندارد برای جک های پس از فروش خودروهای عمومی است، در حالی که پوشش فسفاته همراه با روغن ضد زنگ برای جاهایی که جک محیط های طولانی در فضای باز یا مرطوب را مشاهده می کند استفاده می شود. هر دو درمان در داخل کارخانه تولید یکپارچه Soverchannel Industrial اعمال می شوند.

ASTM A193 و سایر استانداردهایی که بست های با کیفیت را تعریف می کنند

خریدار منبع یابی بست های عمده فروشی برای مجموعه های جک باید به گواهینامه های مواد توجه زیادی داشته باشد. ASTM A193 یک استاندارد آمریکایی به طور گسترده به رسمیت شناخته شده برای مواد پیچ و مهره فولاد آلیاژی و فولاد ضد زنگ است که برای خدمات با دمای بالا یا فشار بالا در نظر گرفته شده است - و سیستم درجه بندی آن (B7، B8، و غیره) واژگان قابل اعتمادی را برای برقراری ارتباط الزامات خواص مکانیکی در سراسر زنجیره تامین جهانی ارائه می دهد. در حالی که ASTM A193 معمولاً برای ناودانی های مورد استفاده در مخازن تحت فشار و اتصالات فلنجی ذکر می شود، تأثیر آن بر فرهنگ مشخصات بست، آن را حتی در بحث های تهیه جک های خودرو و صنعتی به یک مرجع مفید تبدیل کرده است.

فراتر از ASTM، تهیه جک بولت باید تأیید کند:

• کلاس تحمل رشته (به عنوان مثال، 6 گرم برای رزوه های خارجی در سیستم های متریک)
• محدوده سختی (معمولا 28 تا 34 HRC برای جک پیچ و مهره های آلیاژی کربن متوسط)
• تحمل صافی در طول کل شفت
• چسبندگی درمان سطحی و مقاومت در برابر پاشش نمک

کارخانه های منبع معتبر گزارش های آزمایش مواد (MTR) و گزارش های بازرسی ابعادی را با هر محموله ارائه می کنند. اگر تامین کننده نتواند این اسناد را ارائه کند، بدون در نظر گرفتن قیمت، علامت قرمز است.

گل میخ ها و پیچ های شش گوش در مجموعه جک: نقش های پشتیبانی که نمی توانند شکست بخورند

جک قیچی صرفاً یک میله نخ نیست - مجموعه ای از اجزای به هم پیوسته است و ناودانی و پیچ های شش گوش در اتصالات محوری به اندازه جک بولت مرکزی مهم هستند. این بست های محوری باید هر بار که جک تحت بار قرار می گیرد، هم بارهای برشی دینامیکی و هم لنگرهای خمشی را جذب کنند. پیچ‌های محوری کم‌اندازه یا کم عیار نقطه‌ای از خرابی رایج در جک‌های قیچی ارزان‌قیمت هستند که باعث می‌شوند بازوها تکان بخورند، جک متمایل شود یا در موارد شدید، مجموعه به هم بریزد.

Soverchannel Industrial گل میخ های محوری و پیچ های شش گوش را به عنوان اجزای هماهنگ در کنار خط جک بولت ما عرضه می کند که از سازگاری رزوه ها، عملیات سطح منطبق و درجه مکانیکی ثابت در کل مجموعه بست اطمینان می دهد. این یکی از مزایای کلیدی منبع یابی از a است کارخانه منبع با قابلیت های تولید عمودی به جای مونتاژ صورتحساب مواد از چندین تامین کننده غیر مرتبط.

اتصال دهنده های عمده فروشی از یک کارخانه منبع: چرا برای OEM ها و توزیع کنندگان مهم است

برای تولید کنندگان جک، توزیع کنندگان قطعات خودرو، و عمده فروشان MRO، جک پیچ و مهره و اتصال دهنده های مرتبط را از یکپارچه عمودی تامین می کنند. کارخانه منبع سه مزیت مشخص را ارائه می دهد. اول، کنترل هزینه: حذف نشانه‌گذاری‌های شرکت تجاری و کاهش تعداد روابط تامین‌کننده مستقیماً هزینه زمین را فشرده می‌کند، که هنگام رقابت در قیمت‌گذاری عمده‌فروشی بست در مقیاس مهم است. دوم، انعطاف‌پذیری مشخصات: یک کارخانه با تجهیزات نورد رزوه‌ای خاص خود (پوشش M8-M60)، خطوط سرفصل سرد، پرس‌های شکل‌دهی با فرکانس بالا، و قابلیت‌های تکمیل CNC می‌تواند پروفیل‌های رزوه سفارشی، طول‌های غیر استاندارد شفت، و پردازش‌های سطح اختصاصی را که نمی‌تواند به سادگی با سطح توزیع‌کننده مطابقت داشته باشد، در خود جای دهد. سوم، پاسخگویی کیفیت: هنگامی که یک مرکز واحد بازرسی، شکل‌دهی، رزوه‌کاری و عملیات سطحی مواد خام را کنترل می‌کند، قابلیت ردیابی بدون ابهام است - یک ضرورت برای قطعات خودرویی که مشمول فراخوان‌های مرتبط با ایمنی یا ممیزی‌های میدانی هستند.

Soverchannel Industrial Co.,Ltd. دقیقاً از این نوع تأسیسات یکپارچه بهره می برد، با ظرفیت تولید که طیف کاملی از انواع جک بولت و بست که در بالا توضیح داده شد را پوشش می دهد. ما از درخواست‌های تولیدکنندگان جک قیچی OEM، توزیع‌کنندگان عمده‌فروشی بست، و خریداران پس از فروش خودرو که به دنبال شریک تامین قابل اعتماد، شفاف و با مشخصات فنی هستند، استقبال می‌کنیم.

انتخاب جک بولت مناسب: یک چک لیست عملی

هنگام تعیین یا منبع جک بولت برای کاربرد جک ماشین قیچی، پارامترهای زیر باید قبل از ثبت سفارش تأیید شوند:

تطبیق هر پارامتر با نیاز خدمات واقعی - به جای پیش‌فرض ارزان‌ترین گزینه موجود - چیزی است که جک‌هایی را که تست خستگی 50000 چرخه را پشت سر می‌گذارد از جکی که در کنار جاده شکست می‌خورد جدا می‌کند.

نتیجه گیری

جک بولت یک کالا نیست. این که آیا پروفیل 1/2-10 Stub Acme را برای جک ماشین قیچی در بازار آمریکا حمل می کند، نخ ذوزنقه ای برای یک مجموعه OEM اروپایی، یا یک مشخصات سفارشی برای بالابرهای صنعتی سنگین، طراحی، مواد، شکل رزوه، و عملیات سطح آن به طور کلی تعیین کننده موفقیت یا شکست محصول در شرایط واقعی است. Soverchannel Industrial Co.,Ltd. بیش از یک دهه تجربه اختصاصی در تولید جک بولت و عمده فروشی بست، با کنترل کامل فرآیند از مواد خام تا بازرسی نهایی را به ارمغان می آورد. ما از شما دعوت می کنیم تا با تیم ما تماس بگیرید تا در مورد مشخصات خود صحبت کنید، نمونه درخواست کنید یا روند ممیزی کارخانه ما را بررسی کنید.
