I. نمادهای موضوع مشترک
①نزاع (موضوع لوله ملی): یک نخ لوله ای استاندارد آمریکایی با زاویه نخ 60 درجه ، که معمولاً برای برنامه های عمومی استفاده می شود.
②pt (موضوع لوله مخزن استاندارد بریتانیایی): یک نخ زاویه 55 درجه ای از زاویه نخ به طور گسترده برای آب بندی استفاده می شود. نخ های لوله بریتانیایی نخ های ریز برای حفظ استحکام هستند ، زیرا نخ های درشت عمیق تر قطر بیرونی لوله را تضعیف می کنند.
③PF (موضوع لوله موازی): یک نوع نخ مستقیم که در اتصالات لوله استفاده می شود.
④g (موضوع لوله Whitworth): یک لوله لوله مهر و موم 55 درجه ای در خانواده Whitworth. "جف" نخهای لوله استوانه ای را نشان می دهد ، جایی که تغییرات 55 درجه و 60 درجه بر اساس کاربردهای عملکردی خاص است.
⑤Zجف (موضوع لوله مخروطی): یک نوع نخ مخروطی که معمولاً در اتصالات لوله آب یافت می شود ، که قبلاً به عنوان RC در استانداردهای ملی قدیمی چین مشخص می شد.
⑥METRIC در مقابل اینچ موضوعات: تفاوت اصلی بازنمایی است - موضوعات متمایز از زمین (فاصله بین موضوعات) استفاده می کنند ، در حالی که موضوعات آمریکایی و انگلیس توسط موضوعات در هر اینچ (TPI) تعریف می شوند. موضوعات متریک دارای مشخصات 60 درجه ای ، موضوعات انگلیس از مشخصات ایزوله 55 درجه و موضوعات آمریکایی با مشخصات 60 درجه. موضوعات متریک در میلی متر اندازه گیری می شوند ، در حالی که موضوعات انگلیس و آمریکایی از واحدهای امپریالیستی پیروی می کنند.
threads threads: در درجه اول در اتصالات خط لوله استفاده می شود ، و از تناسب محکم بین موضوعات داخلی و خارجی اطمینان می یابد. قطر اسمی در هر دو شکل مستقیم و مخروطی موجود است ، به اندازه خط لوله اشاره دارد که قطر اصلی آن بیش از این اندازه اسمی است.
diameters قطر (به عنوان مثال ، 1/4 ، 1/2 ، 1/8 اینچ): این مقادیر نشان دهنده اندازه نخ در سیستم استاندارد انگلیس است که در اینچ اندازه گیری می شود.
ii. استانداردهای موضوع در کشورهای مختلف
استاندارد اینچ اینچ یکپارچه که به طور گسترده در کشورهای مبتنی بر اینچ پذیرفته شده است ، این سیستم موضوع شامل سه سری است: موضوع درشت (UNC) ، موضوع ریز (UNF) و موضوع فوق العاده فوق العاده (UNFF) ، با یک سری زمین ثابت اضافی (UN).
روش علامت گذاری: قطر موضوع - موضوعات در هر اینچ - کد سری - درجه دقت.
مثالها:
موضوع درشت: 3/8–16unc -2a
موضوع خوب: 3/8–24UNF -2A
موضوع خوب فوق العاده: 3/8-32UNFF -2A
زمین ثابت: 3/8-20ON -2A
شماره اول (به عنوان مثال ، 3/8) قطر اصلی نخ را در اینچ نشان می دهد ، که با ضرب 25.4 به متریک تبدیل می شود (به عنوان مثال ، 25.4 × 3/8 = 9.525 میلی متر).
شماره دوم تعداد موضوعات در اینچ را نشان می دهد.
کدهای سری (UNC ، UNF ، UNFF ، UN) انواع موضوع را تعریف می کنند.
دو شخصیت آخر (به عنوان مثال ، 2A) نمره دقت موضوع را نشان می دهد.
تبدیل موضوعات لوله موازی 55 درجه که از سری مبتنی بر اینچ سرچشمه گرفته است ، این موضوعات به طور گسترده در سراسر جهان برای حمل و نقل مایعات ، گازها و اتصالات سیم کشی الکتریکی مورد استفاده قرار می گیرند. با این حال ، کشورهای مختلف از مشخصات مختلفی استفاده می کنند ، که باید مطابق جداول مقایسه بین المللی تبدیل شوند.
تبدیل موضوعات لوله 55 درجه ای این نخ ها دارای زاویه نخ 55 درجه با نسبت 1:16 است. آنها به طور گسترده در سطح جهان مورد استفاده قرار می گیرند ، اما هر کشور دارای مشخصات مختلفی است که می تواند در جدول تبدیل مربوطه به آنها اشاره شود.
تبدیل موضوعات لوله 60 درجه ای که دارای زاویه نخ 60 درجه و نسبت 1:16 است ، این موضوعات لوله در صنعت ابزار ماشین چین و همچنین در ایالات متحده و اتحاد جماهیر شوروی سابق استفاده می شود. چین در ابتدا آنها را به عنوان "K" معرفی کرد ، بعداً به "Z" تغییر یافت و اکنون مطابق با استاندارد "NPT" است. جداول مرجع معادل های تعیین شده ملی را ارائه می دهد.
تبدیل موضوعات ذوزنقه 55 درجه این موضوعات دارای مشخصات 30 درجه و در سطح بین المللی متحد هستند. تعیین آنها در کشورهای مختلف سازگار است.
ii. استانداردهای موضوع در کشورهای مختلف
1. استاندارد اینچ اینچ استاندارد
این سیستم نخ به طور گسترده در کشورهای مستقر در اینچ پذیرفته شده است ، این سیستم شامل سه سری است: موضوع درشت (UNC) ، موضوع خوب (UNF) و موضوع فوق العاده خوب (UNFF) ، با یک سری زمین ثابت اضافی (UN).
روش علامت گذاری: قطر موضوع - موضوعات در هر اینچ - کد سری - درجه دقت.
مثالها:
موضوع درشت: 3/8–16unc -2a
موضوع خوب: 3/8–24UNF -2A
موضوع خوب فوق العاده: 3/8-32UNFF -2A
زمین ثابت: 3/8-20ON -2A
شماره اول (به عنوان مثال ، 3/8) قطر اصلی نخ را در اینچ نشان می دهد ، که با ضرب 25.4 به متریک تبدیل می شود (به عنوان مثال ، 25.4 × 3/8 = 9.525 میلی متر).
شماره دوم تعداد موضوعات در اینچ را نشان می دهد.
کدهای سری (UNC ، UNF ، UNFF ، UN) انواع موضوع را تعریف می کنند.
دو شخصیت آخر (به عنوان مثال ، 2A) نمره دقت موضوع را نشان می دهد.
2. کنفرانس نخ های لوله موازی 55 درجه
این موضوعات با سریال مبتنی بر اینچ ، برای حمل و نقل مایعات ، گازها و اتصالات سیم کشی برقی به طور گسترده ای در سراسر جهان استفاده می شوند. با این حال ، کشورهای مختلف از مشخصات مختلفی استفاده می کنند ، که باید مطابق جداول مقایسه بین المللی تبدیل شوند.
| کشور | رمز |
| چین | G |
| ژاپن | G 、 PF |
| بریتانیا | شرحSP 、 BSPP |
| فرانسه | G |
| آلمان | R （موضوع داخلی） 、 k （موضوع خارجی |
| اتحاد جماهیر شوروی | g 、 tpuб |
| ایزو | RP |
3. کنفرانس موضوعات لوله 55 درجه
این نخ ها دارای زاویه نخ 55 درجه با نسبت 1:16 است. آنها به طور گسترده در سطح جهان مورد استفاده قرار می گیرند ، اما هر کشور دارای مشخصات مختلفی است که می تواند در جدول تبدیل مربوطه به آنها اشاره شود.
| کشور | رمز |
| چین | zg 、 r （ موضوع خارجی ） |
| بریتانیا | BSPT 、 R موضوع خارجی ） 、 RC （ موضوع داخلی ） |
| فرانسه | ج موضوع خارجی ） 、 R موضوع خارجی ） |
| آلمان | R موضوع خارجی ） |
| ژاپن | pt 、 r |
| ایزو | R موضوع خارجی ） 、 RC （ موضوع داخلی ） |
4. کنفرانس نخ های لوله 60 درجه
این موضوعات لوله در صنعت ابزار ماشین چین و همچنین در ایالات متحده و اتحاد جماهیر شوروی سابق با استفاده از زاویه نخ 60 درجه و نسبت 1:16 استفاده می شود. چین در ابتدا آنها را به عنوان "K" معرفی کرد ، بعداً به "Z" تغییر یافت و اکنون مطابق با استاندارد "NPT" است. جداول مرجع معادل های تعیین شده ملی را ارائه می دهد.
| کشور | رمز |
| چین | Z （قدیمی） NPT （جدید |
| ایالات متحده آمریکا | NPT |
| اتحاد جماهیر شوروی | B |
5. همبستگی موضوعات ذوزنقه 55 درجه
این موضوعات دارای مشخصات 30 درجه هستند و در سطح بین المللی متحد هستند. تعیین آنها در کشورهای مختلف سازگار است.
| کشور | رمز |
| چین | t قدیمی ） TR جدید ） |
| ایزو | تله |
| آلمان | تله |
| اتحاد جماهیر شوروی | تله |

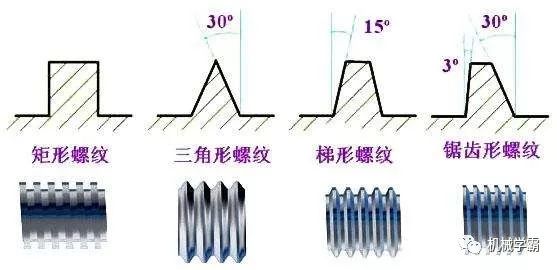

iii طبقه بندی موضوع
بسته به استفاده از موضوعات ، می توان آنها را به:
1. سیستم بین المللی متریک بین المللی
موضوع اتخاذ شده توسط CNS استاندارد ملی ما. قسمت بالای نخ مسطح ، آسان برای چرخش است و قسمت پایین نخ به شکل قوس است تا قدرت نخ را افزایش دهد. زاویه نخ 60 درجه است و مشخصات آن توسط موضوعات M. metric نشان داده شده است. نمایندگی مانند M8x1.25 است. (م: کد ، 8: قطر اسمی ، 1.25: زمین).
2. موضوع استاندارد آمریکایی
بالا و ریشه نخ هم صاف است و قدرت بهتر است. زاویه نخ نیز 60 درجه است و مشخصات آن با تعداد دندان در هر اینچ نشان داده شده است. این نوع نخ را می توان به سه سطح تقسیم کرد: زمین درشت (NC). زمین خوب (NF) ؛ زمین فوق العاده فوق العاده (NEF). نمایندگی مانند 1/2-10NC است. (1/2: قطر بیرونی ؛ 10: تعداد دندان در هر اینچ ؛ کد NC).
3. موضوع متحد
به طور مشترک توسط ایالات متحده ، انگلستان و کانادا توسعه یافته است ، این متداول ترین موضوع انگلیس است.
زاویه نخ نیز 60 درجه است و مشخصات آن در تعداد دندان در هر اینچ بیان شده است. این نوع نخ را می توان به نخ درشت (UNC) ، نخ ریز (UNF) و موضوع فوق العاده خوب (UNEF) تقسیم کرد. نمایندگی 1/2-10unc است. (1/2: قطر بیرونی ؛ 10: تعداد دندان در هر اینچ ؛ کد UNC).
4.
بالا و ریشه هر دو با استحکام ضعیف اشاره شده اند و اغلب از آن استفاده نمی شود. زاویه نخ 60 درجه است.
5. موضوع Whitworth
موضوع اتخاذ شده توسط استاندارد ملی انگلیس. زاویه نخ 55 درجه است و نماد "W" است. مناسب برای تولید نورد. نمایندگی W1/2-10 است (1/2: قطر بیرونی ؛ 10: تعداد دندان در هر اینچ ؛ کد W).
6.
این یک موضوع استاندارد است که توسط آلمانی دین تنظیم شده است. برای اتصال لامپ های لامپ و شیلنگ های لاستیکی مناسب است. نماد "RD" است.
7. موضوع لوله
این نخ برای جلوگیری از نشت است و اغلب برای اتصال اتصالات گاز یا لوله مایع استفاده می شود. زاویه نخ 55 درجه است. با کد "P.S. ، N.P.S." می توان آن را به موضوعات لوله مستقیم تقسیم کرد. و موضوعات لوله ای مورب با کد "N.P.T.". ضخامت آن 1:16 است ، یعنی 3/4 اینچ در هر پا.
8. موضوع مربع
این راندمان انتقال بالایی دارد ، دوم فقط به نخ های توپ ، اما نمی توان آن را با آجیل بعد از سایش تنظیم کرد که این ضرر آن است. به طور کلی برای پیچ در ویزیت ها و موضوعات جرثقیل استفاده می شود.

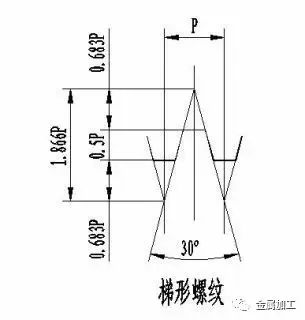

9. نخ ذوزنقه ای
به آن نیز Thread Acme گفته می شود. راندمان انتقال کمی پایین تر از موضوعات مربع است ، اما می توان آن را با آجیل بعد از سایش تنظیم کرد. زاویه نخ متریک 30 درجه و زاویه نخ امپریال 29 درجه است. به طور کلی برای پیچ سرب لات ها استفاده می شود. نماد "TR" است.
10.
همچنین به عنوان موضوع Bevel شناخته می شود ، فقط برای انتقال تک جهت مناسب است. مانند جک های پیچ ، فشار دهنده ها و غیره. این نماد "BU" است.
11. موضوع توپ
این نخ با بهترین راندمان انتقال است. تولید آن دشوار است و هزینه بسیار بالایی دارد. از آن در ماشین آلات دقیق استفاده می شود. مانند پیچ سرب ابزارهای CNC.
نشانگر پیچ های انگلیس
LH 2N 5/8 × 3 - 13ICC -2A
(1) LH نخ دست چپ است (RH موضوع دست راست است ، که می تواند حذف شود).
(2) موضوع 2N دو رشته.
(3) 5/8 موضوع انگلیس ، قطر بیرونی 5/8 ".
(4) طول 3 پیچ 3 ".
(5) 13 موضوع دارای 13 دندان در هر اینچ است.
(6) UNC UNIFIED PITCH درشت موضوع.
.
موضوع امپراتوری
اندازه یک نخ امپریالیستی معمولاً به عنوان تعداد نخ در اینچ طول نخ ، که به آن "نخ در اینچ" گفته می شود ، بیان می شود ، که دقیقاً متقابل زمین است. به عنوان مثال ، یک نخ با 8 نخ در اینچ دارای زمین 1/8 اینچ است .
