یک خدمه صفحه پایه در یک پروژه متوسط دارای چهار پیچ لنگر برای تنظیم است. یک سوراخ به میلگرد برخورد می کند، یکی نزدیک به لبه دال می نشیند، و سوراخ سوم در یک منطقه مرطوب در نزدیکی اسکله بارگیری است. پیچ ها همه قطر و درجه یکسانی دارند، اما خطر نصب یکسان نیست. این اولین درس در مورد پیچ و مهره در بتن است: فولاد تنها یک متغیر است. جاسازی، وضعیت سوراخ، فاصله لبه، گشتاور و حفاظت در برابر خوردگی تصمیم می‌گیرد که آیا اتصال مطابق طراحی رفتار می‌کند یا خیر.
پس از تعریف مسیر بارگذاری، شرایط بتن و روش بازرسی، خانواده لنگر را انتخاب کنید. با قطر پیچ شروع نکنید و به سمت عقب کار کنید. لنگرهای مستقر در محل معمولاً بر روی بار کششی قابل پیش بینی در ساخت و ساز جدید برنده می شوند. لنگرهای مکانیکی و چسبی پس از نصب بر روی دسترسی به‌سازی می‌شوند. در هر دو مورد، فاصله لبه، تمیز کردن سوراخ و کلاس خوردگی غیر قابل مذاکره است.
برای خریداران و مهندسان، سوال عملی این نیست که "کدام پیچ قوی تر است؟" این است که "کدام پیچ را می توان در این بتن نصب، بازرسی و نگهداری کرد؟" این تمایز، پروژه ها را از شکست، مشکلات خزش و دوباره کاری در مراحل آخر دور نگه می دارد.
لنگرهای بتنی کشش، برش یا ترکیبی از هر دو را حمل می کنند. کشش پیچ را از بتن دور می کند. برشی آن را به طرفی هل می دهد. یک صفحه پایه تحت بالا بردن ممکن است لنگرها را در حالت کشش بارگذاری کند، در حالی که یک پست محافظ یا لغزش تجهیزات اغلب آنها را در حالت برشی بارگذاری می کند. کشش و برش ترکیبی نیاز به بررسی برهمکنش دارند، نه چک‌های جداگانه که با هم جمع شوند.
پیچ و مهره های ریخته گری در محل قبل از سخت شدن بتن قرار می گیرند. آنها برای ستون‌های سازه‌ای، پایه‌های ماشین‌آلات و نصب فولادی متداول هستند، زیرا لنگر در آب‌ریزش تعبیه شده است و می‌توان آن را قبل از قرار دادن بتن بررسی کرد. مبادله هماهنگی است: الگوهای لنگر، پیچ‌های نگهدارنده و درگیری‌های مجرا باید قبل از رسیدن کامیون برطرف شوند.
پیچ لنگر فولادی کربنی گالوانیزه گرم ASTM F1554 این گزینه پیچ لنگر را برای لنگرسازی ساختاری، با ساختار فولاد کربنی، پوشش گالوانیزه گرم، و مشخصات قابل تنظیم و عملیات سطح مشاهده کنید. مشاهده محصول → برای پیچ و مهره های لنگر سازه ای، ASTM F1554 یک خانواده مشخصات رایج است که درجات آن سطوح مختلف مقاومت را پوشش می دهد. گالوانیزه گرم اغلب برای شرایط در معرض یا رطوبت مشخص می شود، اما ضخامت پوشش و تناسب رزوه باید بررسی شود زیرا گالوانیزه باعث تغییر پوشش رزوه می شود.
لنگرهای پس از نصب are drilled and set after concrete has cured. Mechanical expansion anchors transfer load through friction and bearing; undercut anchors use a mechanical key beneath the surface; adhesive anchors bond a threaded rod or stud into a cleaned hole. Screw anchors are a separate family and rely on thread engagement in the concrete.
جاسازی، مقاومت کششی بتن و فاصله لبه را بررسی کنید. خروجی و شکست مخروط بتنی اغلب قبل از شکست فولاد حاکم است.
بیرون زدگی، شکستگی لبه و یاتاقان صفحه را بررسی کنید. صفحات نازک و لبه های بسته به سرعت ظرفیت را کاهش می دهند.
از معادله تعامل سازنده لنگر استفاده کنید. ظرفیت کشش و برشی را طوری اضافه نکنید که انگار مستقل هستند.
مقایسه زیر یک صفحه تدارکات و مهندسی است، نه جایگزینی برای طراحی لنگر خاص پروژه. انتخاب صحیح به حالت بار، شرایط بتن، دسترسی بازرسی و گزارش ارزیابی پشت محصول بستگی دارد.
جداول ظرفیت لنگر می توانند دقیق به نظر برسند، اما متغیرهای جابجایی تصمیم می گیرند که آیا جدول اعمال می شود یا خیر. عمق جاسازی و فاصله لبه قابل مشاهده است. تمیز کردن سوراخ، رطوبت بتن، و نظم و انضباط گشتاور نیست. نمودار میله ای زیر یک شاخص حساسیت تشریحی برای حالت های خرابی رایج است، نه یک نتیجه آزمایش.
در عمل، جاسازی و فاصله لبه تصمیمات مرحله طراحی هستند. تمیز کردن سوراخ و گشتاور تصمیمات میدانی هستند. به همین دلیل است که یک لنگر فنی صحیح هنوز هم می تواند بازرسی را انجام ندهد: طراحی یک سوراخ تمیز شده و یک آچار گشتاور مدرج را فرض می کرد، اما خدمه یک بار از یک برس استفاده کردند و گشتاور را حدس زدند.
تقاضا به طور مساوی بین انواع لنگر پخش نمی شود. ترکیب زیر منعکس کننده دسته های پروژه معمولی است که انتخاب لنگر بتن را هدایت می کند. این یک بررسی بازار نیست.
یک توالی تکرار پذیر از اکثر مشکلات لنگر جلوگیری می کند. همچنین به خرید مبنای روشنی برای مقایسه قیمت‌ها می‌دهد، زیرا دو تامین‌کننده ممکن است قطر یکسانی را در سطوح عملکرد بسیار متفاوت ارائه دهند.
برای اتصالات فولاد به بتن که از پیچ و مهره های با مقاومت بالا استفاده می کنند، بررسی کنید الزامات نصب و آزمایش پیچ با مقاومت بالا قبل از تایید بیانیه روش

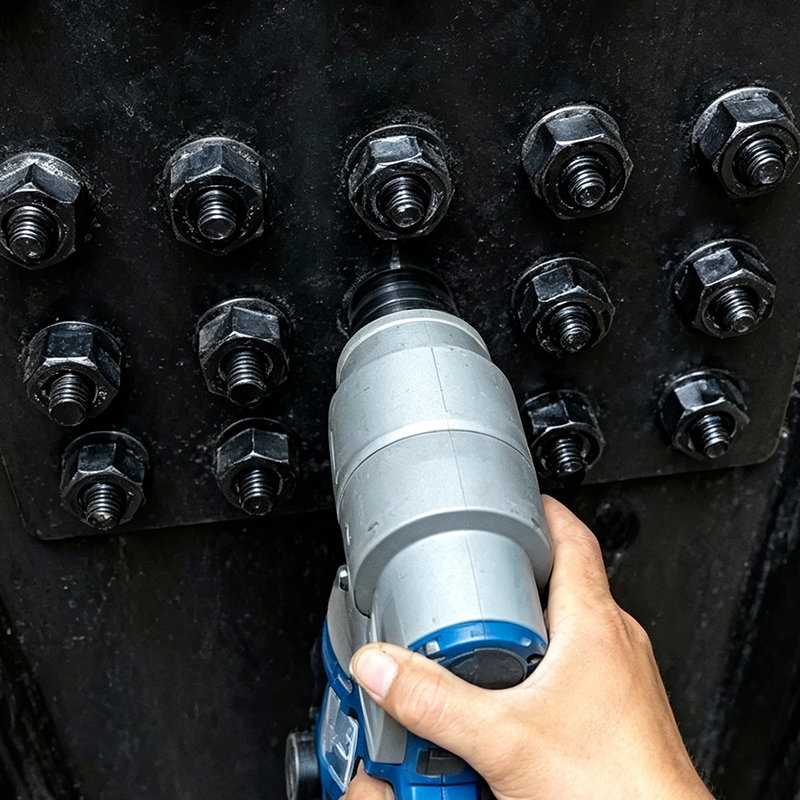

ASTM F1852 A325 Hex Hex Twist-off پیچ این پیچ ساختاری کنترل کشش را برای مجموعه‌های فولادی، با یک دم برش خورده برای تأیید بصری پیش بارگذاری و ساخت فولاد کربنی ساده، مرور کنید. مشاهده محصول → برای مجموعه‌های فولادی سازه‌ای، پیچ‌های پیچ‌شکن و مهره‌های شش گوش سنگین اغلب به عنوان یک سیستم مشخص می‌شوند. اختلاط اجزای لات های مختلف بدون تأیید سازگاری می تواند مشکلات گشتاور و تناسب نخ ایجاد کند که فقط در هنگام نعوظ ظاهر می شوند.
لنگرهای بتنی بدون نیاز به تعمیر و نگهداری نیستند. انکر بولت های اکسپوز در سازه های پارکینگ، مکان های دریایی و کارخانه های مواد غذایی نیاز به بازرسی دوره ای برای خوردگی، مهره های شل و بتن ترک خورده اطراف لنگر دارند. پیچ و مهره ای که در هنگام نصب گالوانیزه شده است همچنان می تواند در یک رزوه آسیب دیده یا در نقطه تماس فلزی غیر مشابه دچار خوردگی شود.
مهره شش گوش سنگین مشکی ASTM A194 B7 این مهره های شش گوش سنگین را برای جفت شدن با پیچ و مهره های فولادی آلیاژی B7 در اتصالات فلنج و رگ فشار بالا با دمای بالا، با سفارشی سازی OEM/ODM در نظر بگیرید. مشاهده محصول → برای مجموعه های لنگر سفارشی، برنامه های لنگر و گل میخ OEM/ODM می تواند قبل از ارسال اولین لنگر، درجه پیچ، طول رزوه، پوشش و تناسب مهره را تراز کند. این هماهنگی جلویی معمولاً ارزان‌تر از رفع ناهماهنگی نخ یا پوشش در سایت است.
