پیچ‌های لنگر A307: درجه‌ها، محدودیت‌های مقاومت و قوانین منبع‌یابی که پابرجاست

از سه تامین کننده اتصال دهنده برای "پیچ و مهره های لنگر درجه C A307" بپرسید و معمولاً سه پاسخ متفاوت دریافت خواهید کرد. یکی میله های خم شده با گواهی صفحه A36 را نقل می کند، یکی ASTM F1554 درجه 36 را نقل می کند و یکی می گوید درجه C دو دهه است که وجود ندارد. هر سه تا حدی درست هستند و شکاف بین آنها جایی است که محموله های رد شده متولد می شوند.

آنچه در ادامه می‌آید این است که A307 واقعاً چه چیزی را کنترل می‌کند، کجا به پایان می‌رسد و درجه‌های بالاتر شروع می‌شود، و جزئیات سفارش، بازرسی و نصب که پیچ‌های لنگر کم کربن را در صفحه پایه قرار می‌دهند.

آنچه ASTM A307 در واقع کنترل می کند

A307 به عنوان یک مشخصات مکانیکی نوشته شده است، نه یک مشخصات شیمی. این تصمیم واحد هم مزیت هزینه و هم محدودیت های آن را توضیح می دهد.

• مواد: فولاد کم کربن افزودنی های آلیاژی مانند کروم یا مولیبدن لازم نیست.
• عملیات حرارتی: مورد نیاز نیست پیچ‌ها به صورت سر یا نورد ارسال می‌شوند، که هزینه را پایین نگه می‌دارد و مواد را انعطاف‌پذیر می‌کند.
• استحکام کششی: حداقل 60 ksi در بین نمراتی که هنوز در استاندارد ذکر شده است.
• قدرت تسلیم: مشخص نشده است. فرض طراحی آشنای 36 ksi از تمرین ناشی می شود، نه از متن، دقیقاً به همین دلیل است که F1554 درجه 36 ایجاد شده است.
• ابعاد و رزوه ها: رشته‌های UNC کلاس 2A به ASME B1.1، هندسه هگزا به ASME B18.2.1، با الگوی هگز سنگین برای درجه B.
• خدمات: بست کلی ساختاری و مکانیکی در دمای محیط. این یک مشخصات مرز فشار یا دمای بالا نیست.

اینکه A307 چیست، به همان اندازه مهم نیست. این جایگزینی برای ASTM A193 B7 در اتصالات فلنجی و دمای بالا نیست، و نه برای ASTM A320 L7 در خدمات دمای پایین، که هر دو فولادهای آلیاژی خاموش شده و با حداقل کشش تقریباً 125 ksi هستند. همچنین در اتصالات پیش تنیده یا بحرانی لغزش، که به پیچ و مهره های ASTM F3125 A325 یا A490 با کنترل پیش کشش مستند نیاز دارند، مجاز نیست.

بیشتر سهام سر شش گوش کم کربن به جای نام درجه، بر اساس هندسه و پایان ذکر شده است. یک پیچ شش گوش فولاد کربنی با روکش روی با اندازه و رزوه استاندارد مناسب در یک خانواده مکانیکی قرار دارد، اما ادعای درجه باید توسط گواهی کارخانه اثبات شود، نه توسط صفحه کاتالوگ.

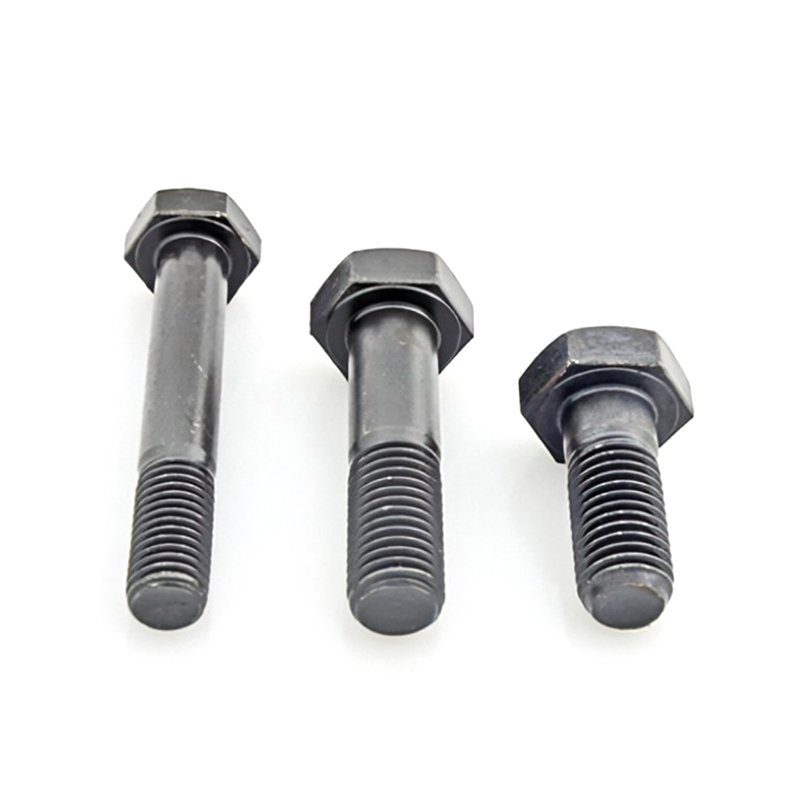

پیچ و مهره سر شش گوش فولاد کربنی M6×100 گالوانیزه یک پیچ شش گوش متریک از فولاد کربنی گالوانیزه، M6×100. در مواردی که هندسه و پایان مشخص شده است، با درجه تایید شده توسط گواهی آسیاب مفید است. مشاهده محصول →

درجه A، درجه B، و درجه ای که ناپدید شد

• درجه A: پیچ ها و ناودانی های سر شش گوش، معمولاً به قطر 1/4 اینچ تا 1-1/2 اینچ. انتخاب رایج برای پایه های علامت، جاسازی های کوچک و پیچ و مهره های عمومی.
• درجه B: پیچ‌ها و ناودانی‌های شش‌ضلعی سنگین، معمولاً تا قطر 4 اینچ، در مواردی که ناحیه یاتاقان بزرگ‌تر یا شرایط آچار سنگین‌تر اعمال می‌شود، استفاده می‌شود.
• درجه C: پیچ های لنگر بدون سر، خم یا مستقیم، که قبلاً قطر 1/2 اینچ تا 4 اینچ را می پوشاندند. در ویرایش 2002 حذف شد. محتوا به F1554 درجه 36 منتقل شد.

این نکته آخر باعث ایجاد خطاهای واقعی در خرید می شود. طرحی که از A307 درجه C درخواست می‌کند، درجه‌ای را می‌خواهد که دیگر مشخصات آن را ندارد، و تامین‌کنندگان آن را به یکی از سه روش مدیریت می‌کنند: F1554 Grade 36 را ارسال می‌کنند و آن را به درستی علامت‌گذاری می‌کنند، میله A36 را بدون گواهی پیچ لنگر می‌فرستند، یا هر ذخایر کم کربن را روی زمین ارسال می‌کنند. تنها مورد اول در پروژه ای که ممکن است مورد بازرسی قرار گیرد قابل دفاع است.

F1554 همچنین چیزی را اضافه می کند که A307 هرگز نداشته است: حداقل بازده مشخص شده 36 ksi، درجه اختیاری 55 و درجه 105 برای بارهای بیشتر، پوشش پیچ و مهره های لنگر سر و بدون سر، و قوانین علامت گذاری که اجازه می دهد پیچ ​​تا درجه خود در محل ردیابی شود. برای پیچ های لنگر خم شده در روکش گالوانیزه گرم، استانداردی است که با کار مطابقت دارد.

پیچ لنگر گالوانیزه گرم ASTM F1554 پیچ‌های لنگر تعبیه‌شده برای اتصال اجزای ساختاری به بتن، مربوط به مواردی که علامت‌گذاری درجه F1554 و پوشش گالوانیزه گرم باید در برابر الزامات پروژه بررسی شوند. مشاهده محصول →

نحوه مقایسه A307 با نمرات که خریداران آن را با آن اشتباه می گیرند

جدول زیر مشخصاتی را که معمولاً در همان مکالمه ظاهر می شود، نشان می دهد. مقادیر برای قطرهای معمولی نشان‌دهنده هستند و باید در برابر نسخه فعلی هر استاندارد تأیید شوند.

محدوده کششی نشان دهنده محدوده قطر مشترک هر درجه است. مقادیر کنترلی و هرگونه الزامات تکمیلی باید از نسخه مشخصات فعلی آمده باشد.

معیارهای پنهان: جایی که این محموله ها در واقع شکست می خورند

درجه و شیمی تقریباً هرگز باعث رد شدن در انکر بولت کم کربن نمی شود. خرابی ها حول تعدادی جزئیات فرآیند جمع می شوند که یک گواهی به تنهایی آنها را آشکار نمی کند.

توزیع نشانگر از بازرسی ورودی معمولی تعداد زیادی پیچ لنگر کم کربن. آن را به عنوان یک چک لیست به جای یک معیار صنعت در نظر بگیرید.

آسیب نخ پس از خم شدن یک مشکل توالی است، نه یک مشکل مادی: میله پس از رزوه کشی به سردی خم می شود، بدون شعاع سنج، و تاج در جایی که اتصال به درگیری کامل نخ نیاز دارد، صاف می شود. عدم پوشش معمولاً به این معنی است که گالوانیزه گرم پس از رزوه کشی بدون درزگیری مجدد اعمال می شود، بنابراین مهره از بین نمی رود. شکاف های گواهی بیشترین اهمیت را در A307 دارند، زیرا استاندارد نیازی به آزمایش مکانیکی گرما در هر محموله ندارد، که گواهی کارخانه را به عنوان تنها قابلیت ردیابی شما باقی می گذارد.

جایی که از انکربولت A307 استفاده می شود

پایه های قطب و علامت غالب هستند زیرا بارهای حاکم در حد متوسط هستند و مقاومت در برابر خوردگی بیش از ظرفیت کششی مهم است، بنابراین گالوانیزه تصمیم گیری می کند. صفحات پایه ستونی بخشی هستند که خطاهای مشخصات در آن متمرکز می شوند: A307 اغلب فقط در جایی قابل قبول است که مهندس آن را تأیید کرده باشد، و بسیاری از طرح ها صرفاً برای به دست آوردن یک نقطه تسلیم تعریف شده به F1554 منتقل می شوند. توجه داشته باشید که پیچ‌های A307 پیچ‌های کنترل کشش نیستند، بنابراین روش استاندارد نصب پیش‌تنش در مورد آنها صدق نمی‌کند.

گردش کار سفارش و نصب

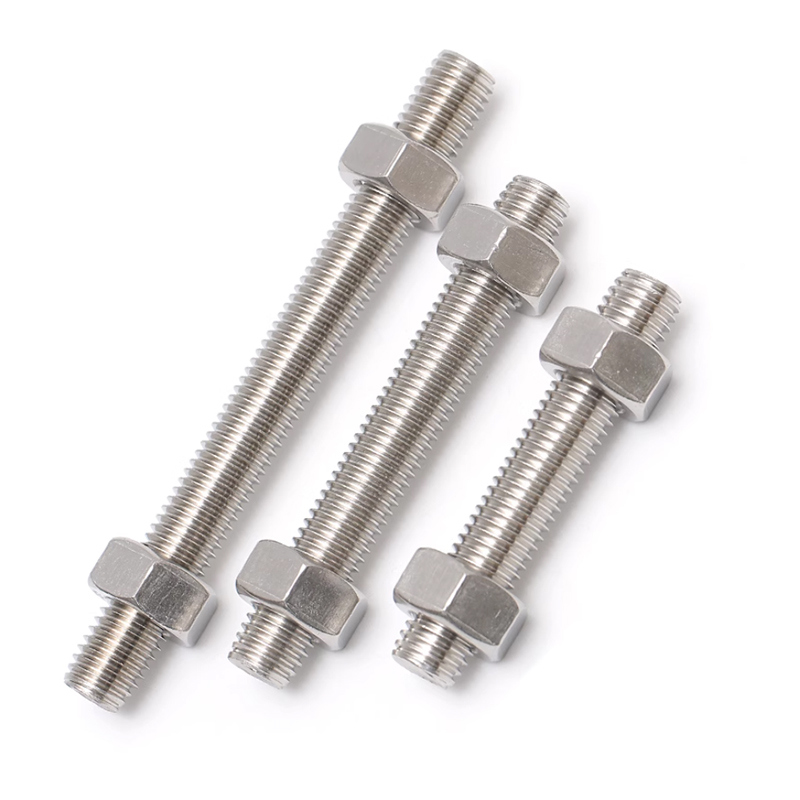

میله های تمام رزوه ای گالوانیزه گرید 8.8 M10×300 یک میله کاملاً رزوه‌شده متریک از فولاد کربنی گالوانیزه، مربوط به زمانی است که طول و هندسه رزوه تعریف می‌شود و مدرک درجه باید از گواهی آسیاب باشد. مشاهده محصول →

نکات نگهداری و انطباق

• گالوانیزه داغ بریده شده یا آسیب دیده باید با یک پوشش غنی از روی که مطابق دستورالعمل سازنده و ASTM A780 اعمال شده است، تعمیر شود. تعمیر از فولاد محافظت می کند، اما عمر مفید آن کوتاه تر از پوشش اصلی است، بنابراین برای بازرسی مجدد در مکان های در معرض برنامه برنامه ریزی کنید.
• هرگز نخ های گالوانیزه را با قالب استاندارد تعقیب نکنید. پوشش را دقیقاً در جایی که رزوه بار را حمل می کند، برداشته و مسیر خوردگی را در قسمتی که بیشترین تنش را تحمل می کند، آغاز می کند.
• از پیچ و مهره های لنگر کم کربن که از اتصال ساختاری کشیده شده اند، دوباره استفاده نکنید. تغییر شکل در فولاد کم کربن انعطاف پذیر همیشه قابل مشاهده نیست و پیچ قبلاً در ریشه های نخ تسلیم شده است.
• گواهینامه های آسیاب را با شماره حرارتی در طول عمر پروژه قابل ردیابی نگه دارید. در پروژه‌های مقاوم‌سازی، گواهی اغلب تنها مدرک باقی‌مانده از آنچه نصب شده است است.
• قبل از سفارش، زبان طراحی متناقض را حل کنید. فراخوان هایی که "A307 Grade C"، F1554 Grade 36، گالوانیزه گرم و A325 را در یک خط ترکیب می کنند، رایج هستند و هر تامین کننده آنها را متفاوت تفسیر می کند.

تامین انکربولت کم کربن و F1554

Shanghai Soverchannel Industrial (fasteners-factory.com) پیچ و مهره های استاندارد و غیر استاندارد مطابق با استانداردهای ASTM، DIN، ASME و ISO را از فولاد کربنی، فولاد آلیاژی و 304 یا 316 ضد زنگ، با خروجی سالانه حدود 10000 تن تولید می کند. این فروشگاه برای پیچ‌های بلند و اکستروژن سرد یک مرحله‌ای برای هندسه‌های غیراستاندارد کار می‌کند، که برای پیچ‌های لنگر خمیده و میله‌های رزوه‌دار بلند که کیفیت رزوه پس از شکل‌گیری نقطه شکست معمول است، اهمیت دارد. روکش های موجود عبارتند از: آبکاری ساده، روی، گالوانیزه گرم، اکسید سیاه، فسفات، PTFE و داکرومت.

اگر طراحی شما به درجه ای نیاز دارد که کاتالوگ لیست نمی کند، مسیر عملی است توسعه بست سفارشی OEM/ODM ، جایی که نقشه، درجه، پایان و طرح بازرسی قبل از شروع ابزارسازی توافق می شود. برای نقل قول در مورد پیچ لنگر خمیده درجه 36 F1554، پیچ شش گوش درجه A A307 یا میله تمام رزوه، نقشه و مقدار را برای تیم ما ارسال کنید و علامت گذاری نمره و فرمت گواهی را در همان پیام تأیید کنید.
